Chariot 3 galets pour portails suspendus pour profilé 60x60 2 galets acier 1 en plastique
Leave feedback on the product
Élément roulant pour portails coulissants suspendus sur profilé 60×60 mm, capacité de charge 200 kg. Galets 51 mm sur roulements à billes, cornière en acier galvanisé.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-329
Caractéristiques du produit
[PIM] wozki #111
- Taille du rail de guidage 60x60x4
- Type de produit Chariot individuel
- Charge max. [kg] 200
- Matériau des galets Acier
- Nombre de galets [szt.] 3
- Construction du chariot Fixe
- Type de système de roulement Système suspendu
Description
Chariot 3 galets pour portails suspendus – profil 60x60 mm, 200 kg
Le chariot 3 galets pour portails suspendus est un élément de roulement de précision conçu pour les systèmes de portails coulissants suspendus sur profil 60×60 mm. Équipé de deux galets en acier et d'un galet en matière plastique, il assure un fonctionnement fluide et silencieux du portail d'entrée pour une charge maximale de 200 kg.
La structure du chariot repose sur une cornière massive en acier galvanisé, garantissant une haute résistance à la corrosion et une longue durée de vie dans des conditions atmosphériques variables. Les galets montés sur roulements à billes minimisent la résistance au roulement, ce qui se traduit par un mouvement léger et sans défaillance du vantail — même sous de fortes charges.
Construction et principe de fonctionnement
Le chariot se compose de trois galets d'un diamètre de 51 mm — deux galets en acier verticaux guident le portail le long de l'aile inférieure du profil porteur, tandis que le troisième galet en matière plastique, positionné horizontalement, stabilise le vantail latéralement, éliminant les déviations et vibrations latérales. Cette configuration assure un guidage tripoint fiable dans le profil 60×60 mm.
La platine de montage avec trous oblongs permet de régler la position du chariot par rapport au vantail du portail, facilitant un réglage précis lors de l'installation et les corrections ultérieures en cours d'utilisation.

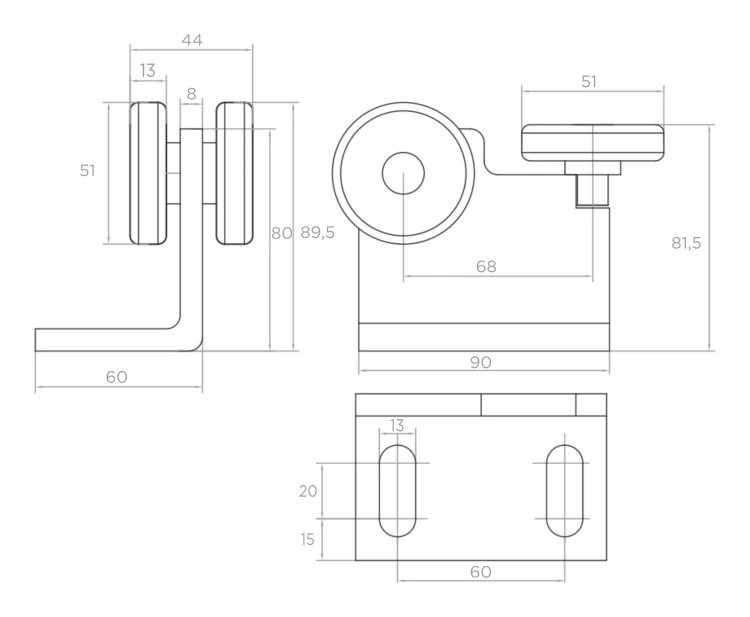

Dimensions et données de montage
- Hauteur totale du chariot : 89,5 mm
- Hauteur jusqu'à l'axe des galets verticaux : 80 mm
- Hauteur jusqu'au bord supérieur du galet horizontal : 81,5 mm
- Diamètre des galets (acier et matière plastique) : 51 mm
- Largeur totale des galets verticaux : 44 mm
- Largeur d'un galet individuel : 13 mm
- Entraxe des galets (verticaux – horizontal) : 68 mm
- Épaisseur de paroi de la cornière : 8 mm
- Dimensions de la platine de montage : 90 × 60 mm
- Trous oblongs : largeur 13 mm, longueur 20 mm
- Entraxe des trous de montage : 60 mm
- Distance de l'axe du trou au bord de la platine : 15 mm
Paramètres d'utilisation
- Charge maximale : 200 kg
- Profil de guidage : 60×60 mm
- Galets : 2 en acier + 1 en matière plastique
- Matériau de la cornière : acier galvanisé
- Roulements : roulements à billes
- Poids : 1,075 kg
- Volume d'emballage : 810 cm³
- EAN : 5903313204552
Le chariot est prêt à monter — il se fixe par vissage à travers les trous oblongs de la platine directement sur la structure du vantail du portail. La forme allongée des trous permet une régulation de position de quelques millimètres, ce qui est essentiel pour l'alignement du portail après l'installation.
