Câble pour installations photovoltaïques H1Z2Z2-K classe B2 (CPR) Rouge 10mm ININFLAMMABLE
Leave feedback on the product
Câble photovoltaïque monoconducteur 10 mm² en classe B2ca-s1,d0,a1, avec conducteur en cuivre étamé et isolation sans halogène. Tension de service DC 1,5 kV, température de -40°C à +90°C, résistant aux UV et conditions atmosphériques.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-115
Caractéristiques du produit
[PIM] Cat 92 #92
- Application Solaire DC
- Section [mm²] 10
- Couleur Rouge
- Matériau conducteur Cuivre
- Classe CPR B2
- Protection anti-rongeurs Non
- Type de câble H1Z2Z2-K
- Marque MG WIRES
Description
Câble solaire H1Z2Z2-K 10 mm2 rouge – classe B2ca (CPR), ininflammable
Le câble H1Z2Z2-K 10 mm2 rouge est un câble photovoltaïque monoconducteur de la plus haute classe de réaction au feu B2ca-s1,d0,a1, destiné aux connexions entre panneaux PV et onduleur. Grâce à sa construction sans halogène et à sa certification CPR, il constitue le choix idéal partout où l'ininflammabilité et l'absence d'émission de fumées toxiques sont requises — sur les toitures de bâtiments résidentiels, dans les établissements recevant du public ainsi que dans les grandes centrales au sol.
Pourquoi la classe B2ca est-elle importante ? Le règlement CPR (Construction Products Regulation) exige de plus en plus souvent l'utilisation de câbles de classe de réaction au feu élevée dans les bâtiments. Un câble de classe B2ca signifie une très faible inflammabilité, une émission de fumée minimale (s1), l'absence de gouttelettes enflammées (d0) et une faible acidité des gaz de combustion (a1). En choisissant ce câble, vous répondez aux exigences de conception les plus rigoureuses et éliminez le risque de remarques lors de la réception de l'installation.

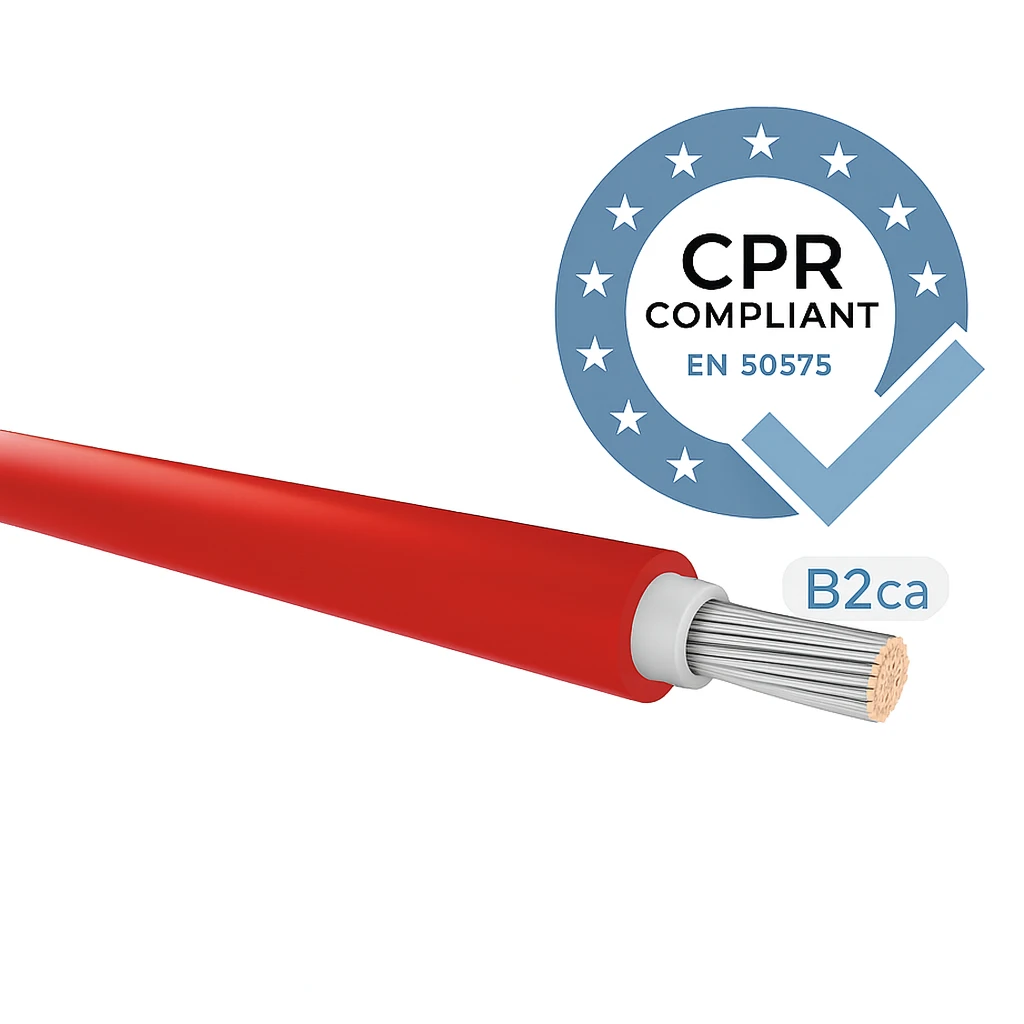

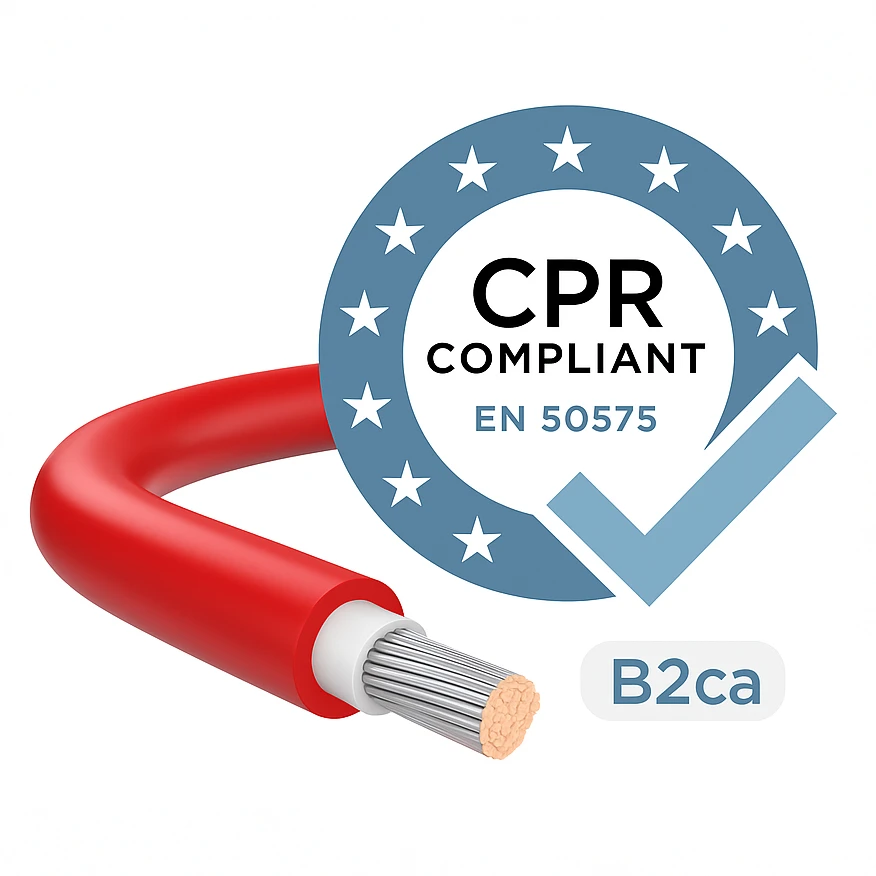

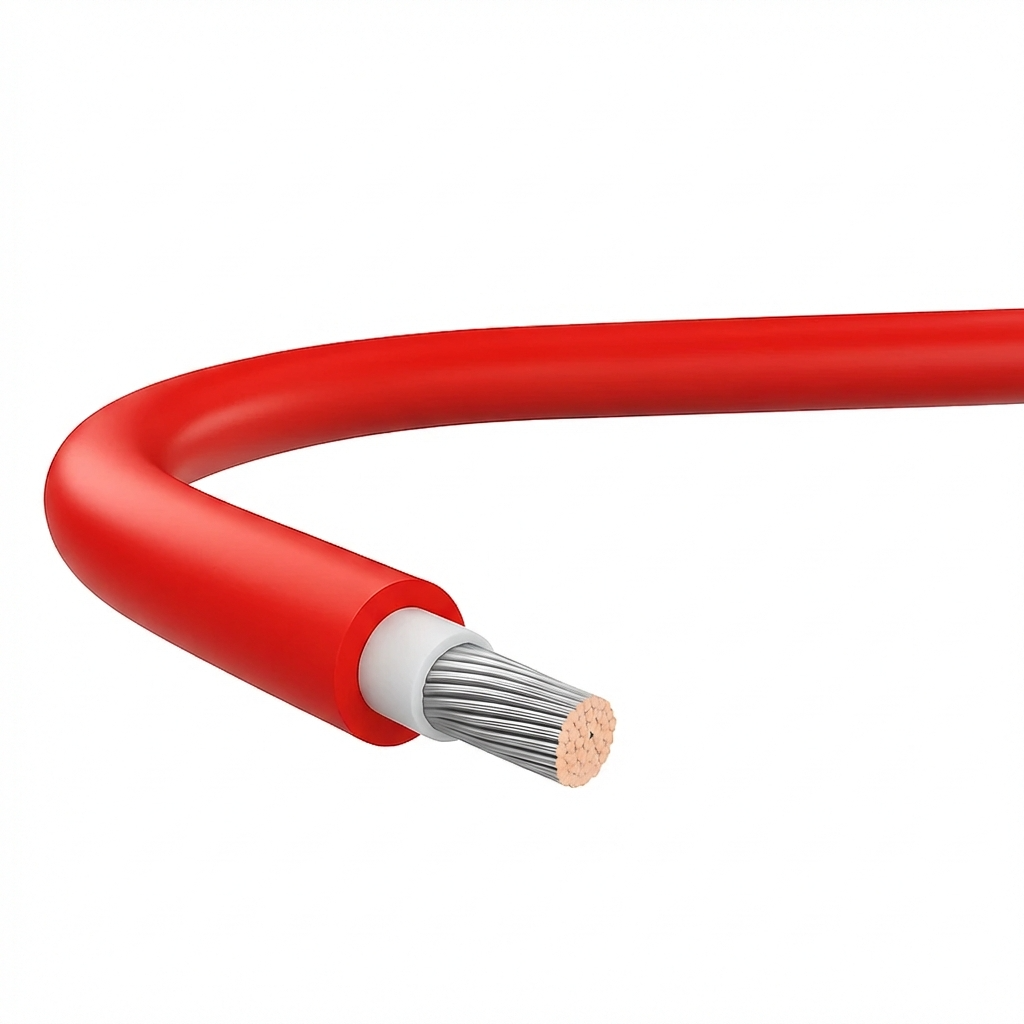

Construction du câble
- Âme : cuivre, multibrins, souple (classe 5 selon PN-EN 60228), étamée — section 10 mm2
- Isolation : matériau réticulé sans halogène, couleur blanche
- Gaine extérieure : matériau réticulé sans halogène, couleur rouge
- Diamètre extérieur max. : 8,8 mm
- Rayon de courbure min. (fixe) : 4 × diamètre du câble
Paramètres électriques et thermiques
- Tension nominale AC : U0/U = 1,0/1,0 kV
- Tension de service DC : 1,5 kV (1,8 kV)
- Tension d'essai : 6,5 kV AC (50 Hz)
- Température de service : de -40 °C à +90 °C (+120 °C / 20 000 h)
- Température de court-circuit de l'âme : +250 °C (max. 5 s)
- Température min. de pose : -25 °C
- Résistance d'isolation min. (20 °C) : 420 MΩ·km
Résistance et durabilité
- Résistant aux rayons UV, à l'ozone et aux conditions atmosphériques (conforme à EN 50618)
- Résistance accrue à l'hydrolyse, l'ammoniac, les acides et les bases
- Faible absorption d'eau — fonctionnement sûr en milieu humide
- Possibilité de pose directement en terre (répond aux exigences direct burial selon UL 854)
- Classe d'inflammabilité : B2ca-s1,d0,a1 selon EN 13501-6:2018
Application : câble destiné aux installations photovoltaïques — connexions entre panneaux PV, strings vers onduleur, câblage à l'intérieur des bâtiments ainsi que sur toitures et dans les centrales au sol. La couleur rouge de la gaine facilite l'identification du pôle positif dans l'installation DC.
Norme : PN-EN 50618:2015-03
Câble coupé sur mesure – information importante avant l'achat
Ce câble est vendu au mètre : nous le coupons sur le touret ou la couronne exactement à la longueur indiquée dans votre commande, afin que vous ne payiez que ce dont vous avez réellement besoin. Une longueur préparée selon vos spécifications constitue un bien confectionné sur commande ; elle ne peut donc pas être retournée – y compris au titre du droit de rétractation applicable aux contrats conclus à distance. Avant de passer commande, veuillez vérifier attentivement la longueur et la section nécessaires.
Cela ne limite en rien vos droits en matière de garantie : si le câble présente un défaut, ou si la longueur ou la section livrée ne correspond pas à votre commande, signalez-le-nous – nous traiterons votre réclamation selon les règles générales.
