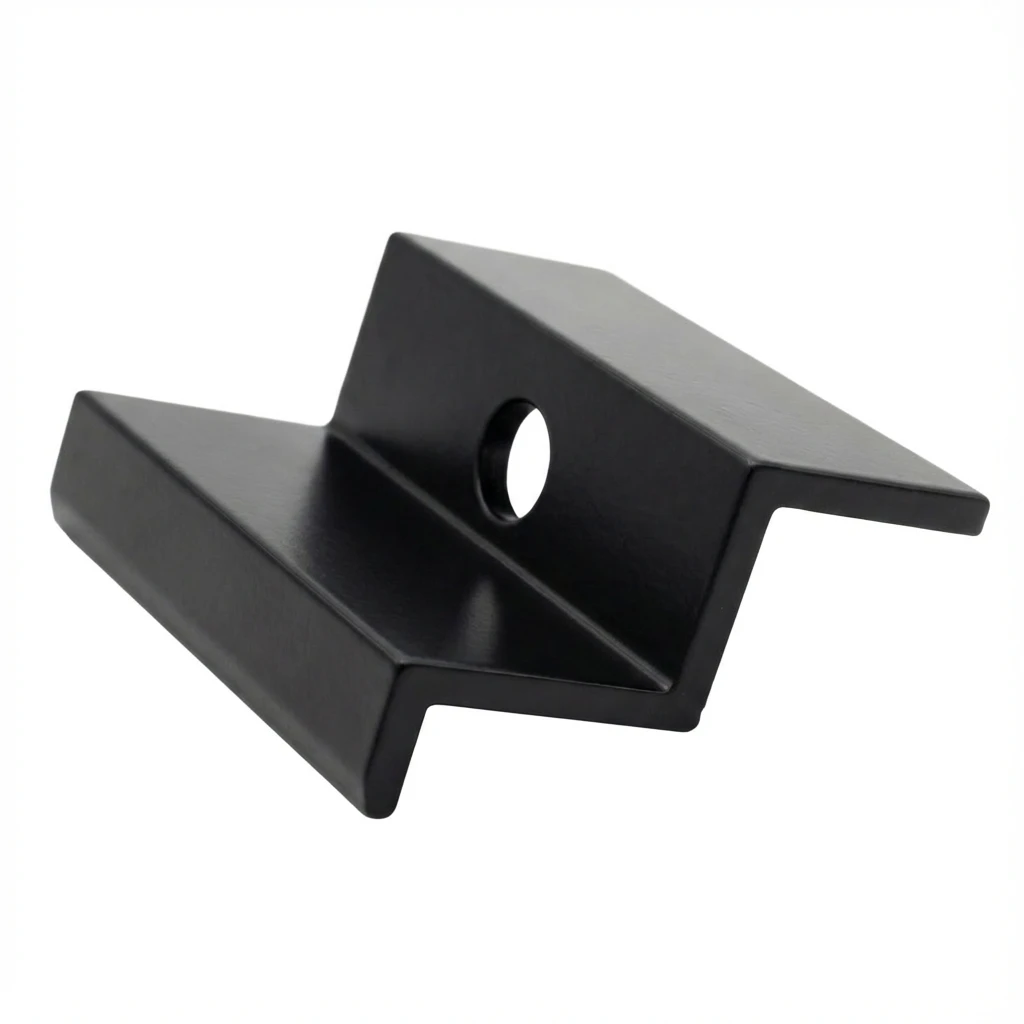

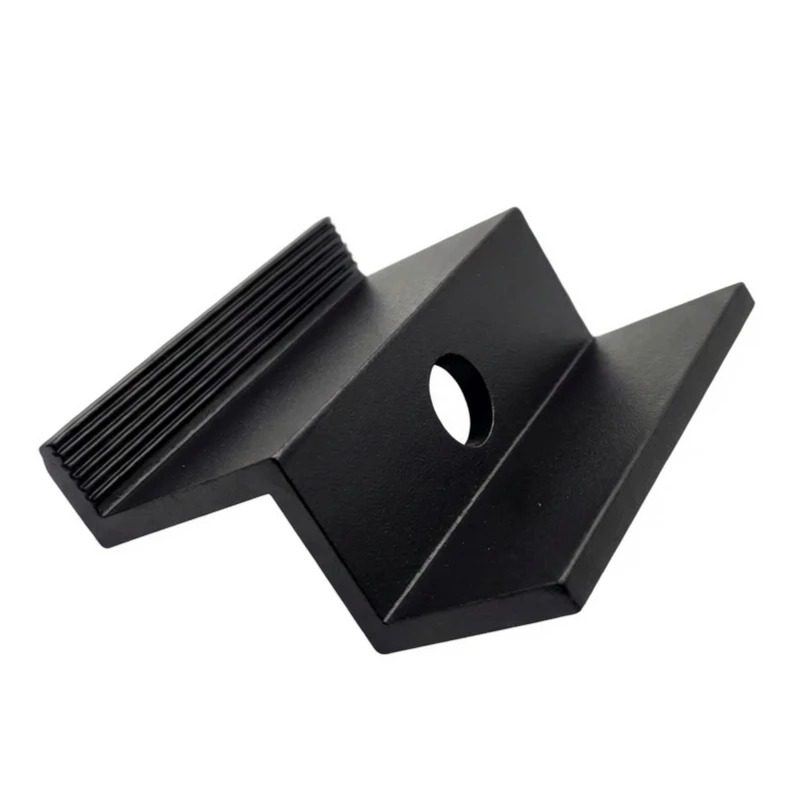

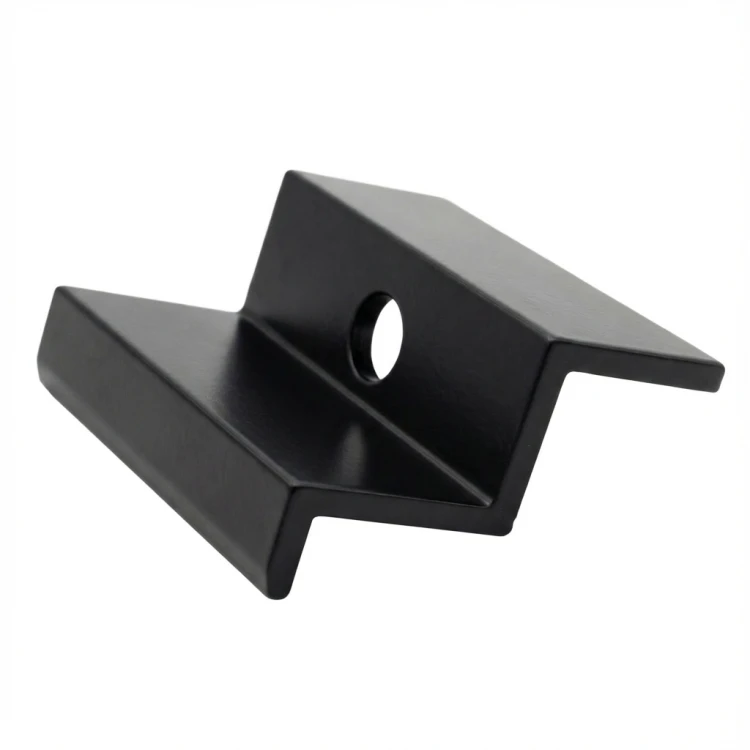

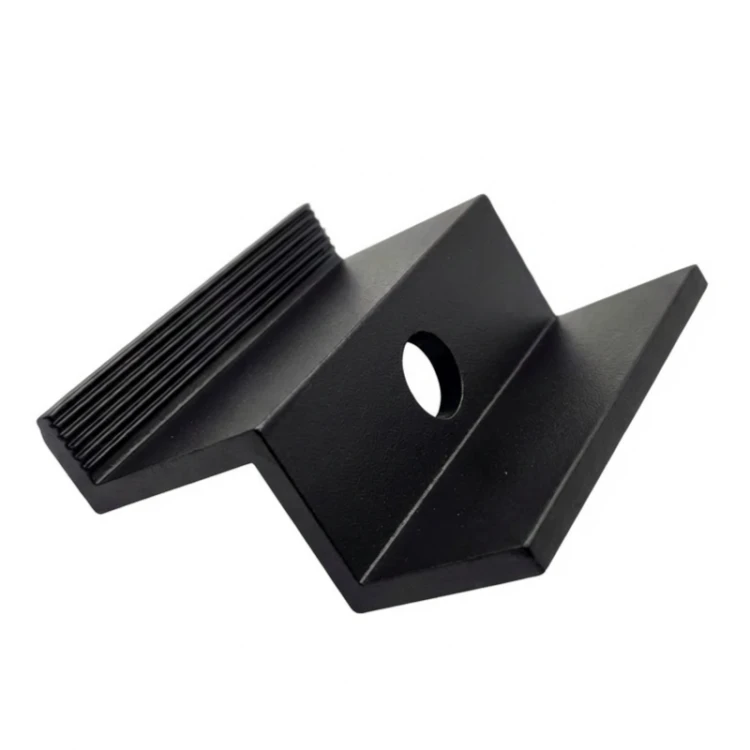

Bride finale H40 L50 - laquée - noire
Leave feedback on the product
Bride de serrage finale pour modules PV à cadre de 40 mm, en aluminium EN AW 6063-T66 avec finition laquée noire. Conçue pour la fixation des panneaux d'extrémité d'une rangée sur des profilés en aluminium. Diamètre du trou de montage M8, haute résistance à la corrosion et aux intempéries.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: PV-03-79
Caractéristiques du produit
[PIM] Klemy #34
- Type de pince Pince de bordure
- Épaisseur du panneau [mm] 40
- Couleur Noir
- Broche de mise à terre Non
- Accessoires inclus Sans accessoires
Description
Bride finale H40 L50 - noire avec ergot
La bride de serrage finale H40 est un élément de montage professionnel destiné à la fixation de modules photovoltaïques dont la hauteur de cadre est de 40 mm. Fabriquée en alliage d'aluminium de haute qualité 6063-T66, elle assure une fixation durable et sûre des panneaux solaires sur la structure porteuse. La surface de l'élément présente une finition laquée noire, qui la protège davantage des intempéries et confère un aspect esthétique à l'installation.
La bride finale est idéale pour les panneaux montés individuellement ou en position d'extrémité dans une rangée.
Données techniques
- Hauteur du cadre du module : 40 mm
- Hauteur totale : 42,8 mm
- Diamètre du trou de montage : 8,5 (M8)
- Matériau : aluminium EN AW 6063-T66
- Finition : laque noire
- Couple de serrage recommandé : valeur selon la documentation du fabricant du module PV
- Vis utilisées : M8
Application
La bride de serrage finale est un élément de fixation essentiel dans les installations de modules solaires : elle sert à fixer les panneaux d'extrémité d'une rangée au profilé en aluminium. Le produit est destiné au montage de modules solaires sur toitures plates et inclinées. Utilisez la bride finale pour fixer les panneaux au début et à la fin de chaque rangée. Entre les panneaux adjacents d'une rangée, il convient d'utiliser des brides centrales.
Compatibilité
- Profilés en aluminium adaptés aux vis à tête hexagonale
- Profilés en aluminium pour vis de type T
- Profilés trapézoïdaux pour toitures en tôle trapézoïdale
Avantages
- Matériau de haute qualité – en aluminium EN AW 6063-T66, elle se caractérise par une grande résistance aux intempéries
- Durabilité – la grande qualité de fabrication garantit une fixation durable de la structure des panneaux photovoltaïques
- Résistance à la corrosion – résiste aux agents extérieurs et à la corrosion
- Résistance mécanique – résiste aux chocs et aux dommages mécaniques
- Esthétique – la finition laquée noire donne un aspect attrayant à l'installation PV
- Idéale pour les panneaux individuels – solution parfaite pour les modules montés individuellement ou en position d'extrémité dans une rangée
Conseils de montage
- Montez la bride à l'aide d'un écrou coulissant et d'une vis M8
- Serrez la vis avec un couple conforme aux recommandations du fabricant du module PV
- Pour chaque rangée de panneaux, il faut au minimum quatre brides finales – deux au début et deux à la fin de la rangée de panneaux
Contenu de l'emballage Bride de serrage finale H40. Remarque : les vis, écrous et écrous coulissants sont à acheter séparément.
