Bride d'extrémité H40 L50 - brute avec ergot
Leave feedback on the product
Bride de serrage d'extrémité H40 avec ergot de mise à la terre pour modules PV à cadre de 40 mm. Fabriquée en aluminium EN AW 6063-T66, elle assure l'équipotentialité sans rondelles supplémentaires. Idéale pour la fixation des panneaux situés en extrémité de rangée sur les structures porteuses.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: PV-03-80
Caractéristiques du produit
[PIM] Klemy #34
- Type de pince Pince de bordure
- Épaisseur du panneau [mm] 40
- Couleur Argent
- Broche de mise à terre Oui
- Accessoires inclus Sans accessoires
Description
Bride d'extrémité H40 L50 - brute avec ergot

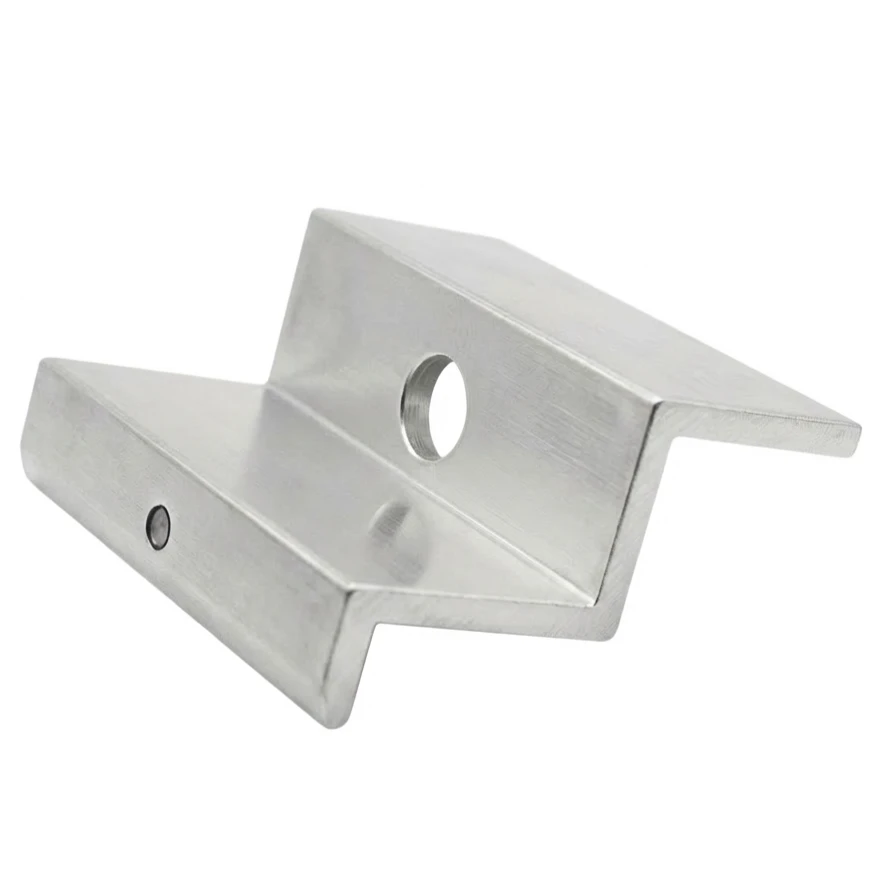

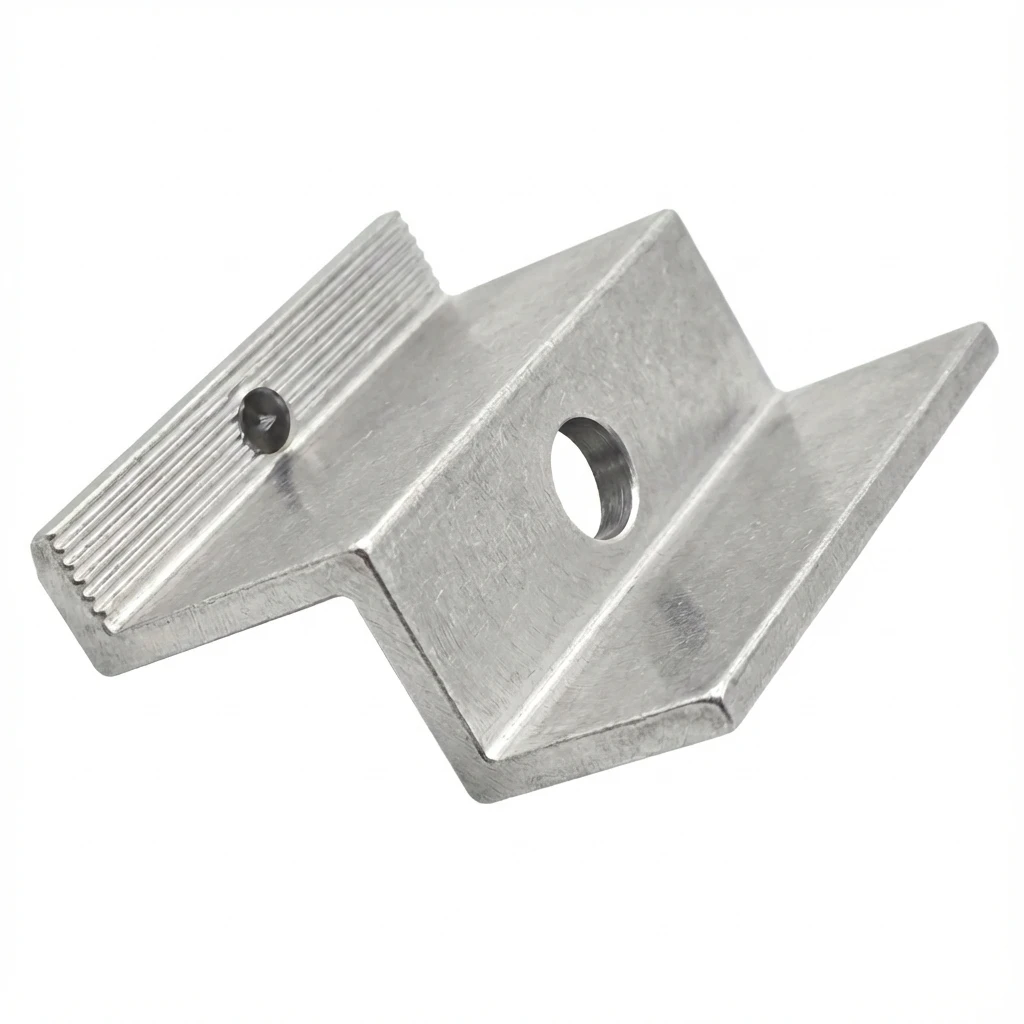

La bride de serrage d'extrémité H40 avec ergot de mise à la terre est un élément de montage professionnel destiné à fixer des modules photovoltaïques dont le cadre mesure 40 mm de hauteur. Fabriquée en alliage d'aluminium haut de gamme 6063-T66, elle assure une fixation durable et sûre des panneaux solaires sur la structure porteuse. La surface de l'élément reste brute, sans revêtement protecteur supplémentaire, ce qui permet une équipotentialité précise et fiable entre les éléments de l'installation.
La particularité de cette bride est son ergot de mise à la terre intégré, qui permet d'assurer rapidement et efficacement l'équipotentialité entre le module photovoltaïque et la structure porteuse. Lors du serrage, l'ergot perce la couche anodisée du cadre, garantissant la continuité de la connexion. Cette solution facilite non seulement le montage – en éliminant le recours à des rondelles de mise à la terre supplémentaires – mais réduit aussi considérablement le temps d'installation et offre un haut niveau de sécurité et d'efficacité à l'ensemble du système.
Cette solution innovante contribue à la protection contre la foudre et les surtensions, particulièrement utile dans les systèmes photovoltaïques. La bride d'extrémité avec ergot de mise à la terre est idéale pour les panneaux montés individuellement ou en extrémité de rangée.
Caractéristiques techniques

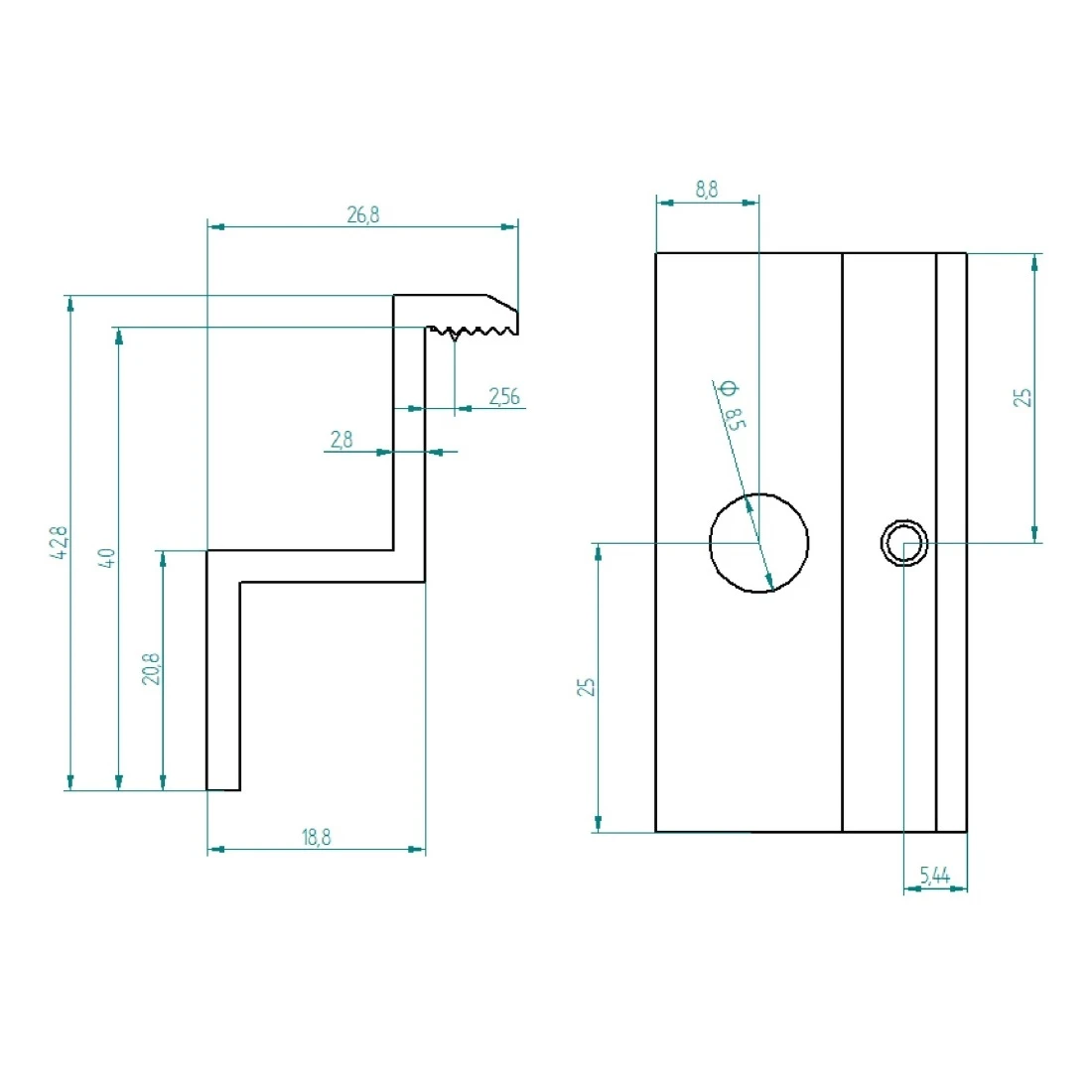

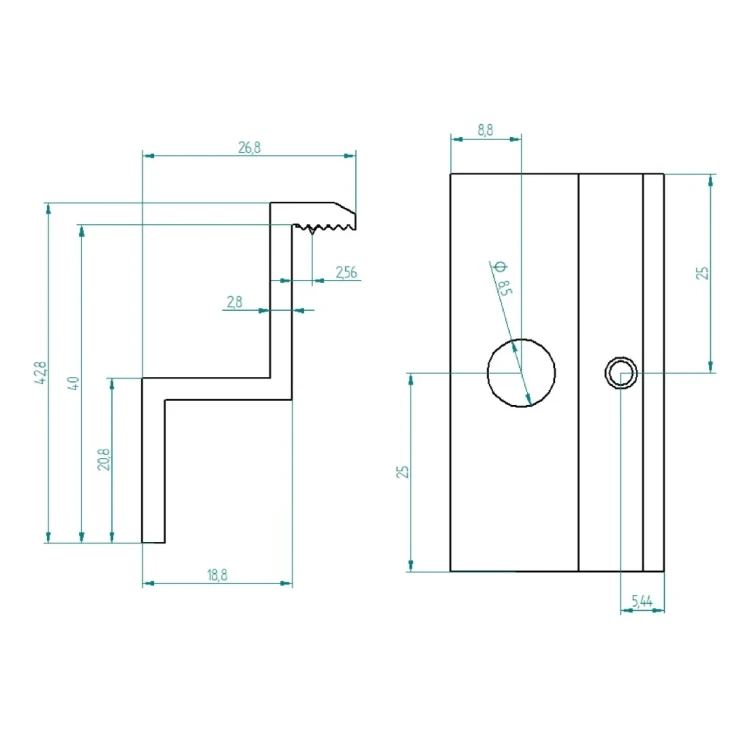

- Hauteur du cadre du module : 40 mm
- Hauteur totale : 42,8 mm
- Diamètre du trou de montage : 8,5 mm (M8)
- Matériau : aluminium EN AW 6063-T66
- Finition : brute
- Couple de serrage recommandé : valeur selon la documentation du fabricant du module PV
- Vis utilisées : M8
Utilisation
La bride de serrage d'extrémité est un élément de fixation essentiel dans les installations de modules solaires – elle sert à fixer les panneaux d'extrémité d'une rangée sur le profilé en aluminium. Le produit est destiné au montage de modules solaires sur toitures plates et inclinées. Utilisez la bride d'extrémité pour fixer les panneaux au début et à la fin de chaque rangée. Entre les panneaux adjacents d'une rangée, il convient d'utiliser des brides centrales.
Compatibilité
- Profilés en aluminium adaptés aux vis à tête hexagonale
- Profilés en aluminium pour vis à tête en T
- Profilés trapézoïdaux pour toitures en tôle trapézoïdale
Avantages
- Matériau de haute qualité – fabriquée en aluminium EN AW 6063-T66, elle se caractérise par une grande résistance aux conditions atmosphériques
- Durabilité – la grande qualité de fabrication garantit une fixation durable de la structure des panneaux photovoltaïques
- Résistance à la corrosion – résiste aux agents extérieurs et à la corrosion
- Résistance mécanique – résiste aux chocs et aux dommages mécaniques
- Mise à la terre intégrée – l'ergot de mise à la terre élimine le besoin de rondelles de mise à la terre, ce qui réduit le temps et facilite le montage
- Équipotentialité – assure la continuité du contact électrique entre le module et la structure porteuse
- Idéale pour les panneaux individuels – solution parfaite pour les modules montés individuellement ou en extrémité de rangée
Conseils de montage
- Montez la bride sur le rail de montage à l'aide d'un écrou coulissant et d'une vis M8
- Placez le panneau photovoltaïque d'extrémité dans la bride en vous assurant que l'ergot de mise à la terre est en contact avec le cadre du module
- Serrez la vis conformément aux recommandations du fabricant du module PV
- Pour chaque rangée de panneaux, il faut au minimum quatre brides d'extrémité – deux au début et deux à la fin de la rangée
- N'utilisez pas de brides d'extrémité anodisées ou laquées avec ergot. Dans ce cas, utilisez une bride d'extrémité sans ergot ainsi qu'une plaquette de contact spéciale montée entre le cadre du panneau et le profilé en aluminium
Contenu de l'emballage Bride de serrage d'extrémité H40 avec ergot de mise à la terre. Remarque : les vis, écrous et écrous coulissants sont à acheter séparément.
