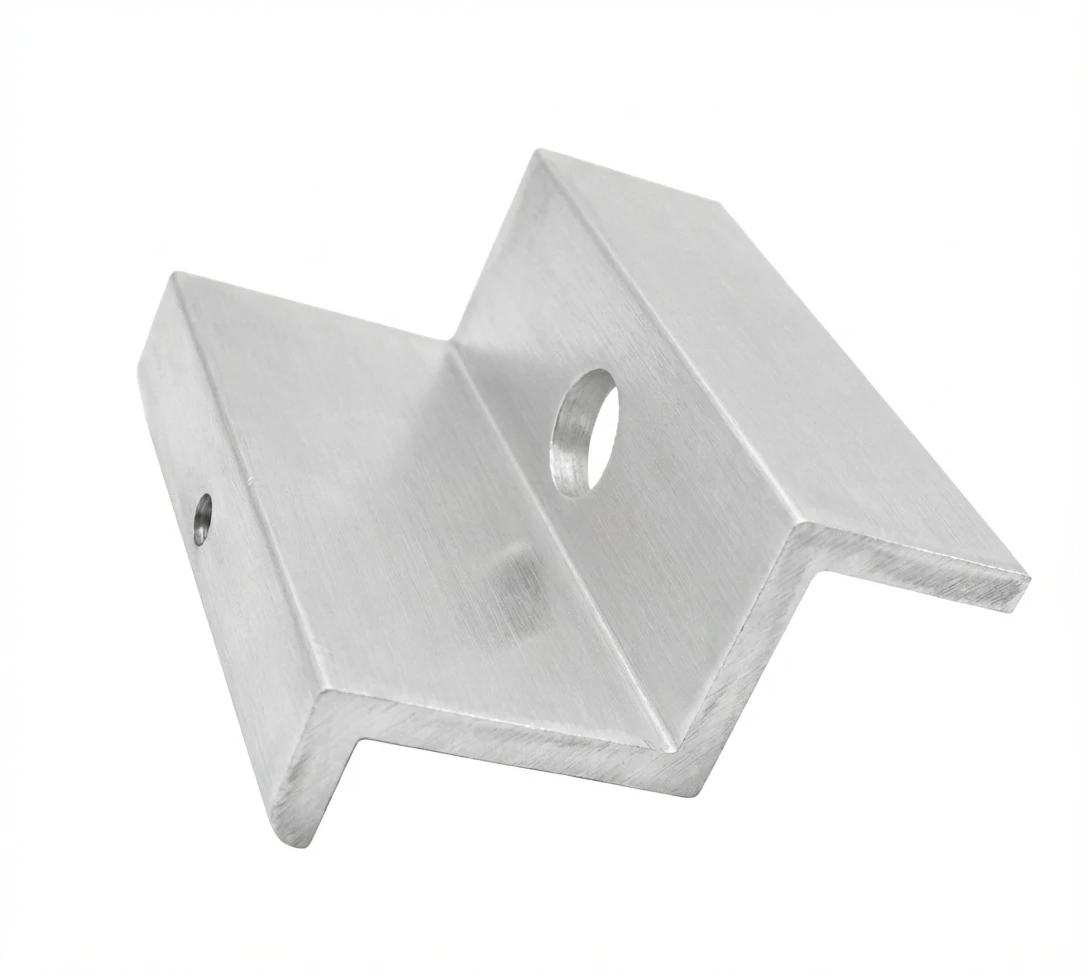

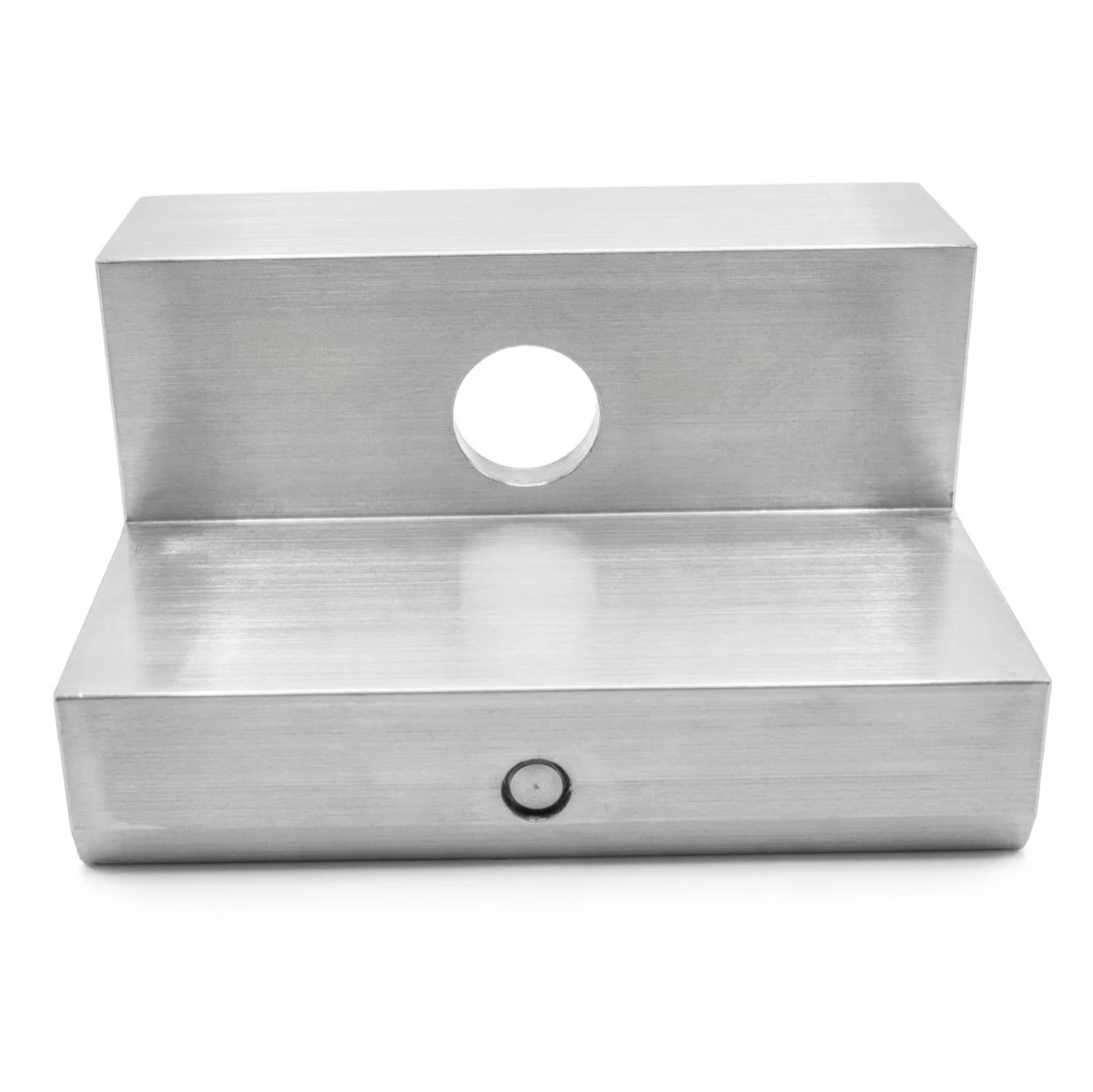

Bride d'extrémité H35 L50 - brute avec ergot de mise à la terre
Leave feedback on the product
Bride de serrage d'extrémité H35 avec ergot de mise à la terre pour modules photovoltaïques. Fabriquée en aluminium 6063-T66, elle assure l'équipotentialité entre le panneau et la structure. Diamètre du trou M8, surface brute.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: PV-03-38
Caractéristiques du produit
[PIM] Klemy #34
- Type de pince Pince de bordure
- Épaisseur du panneau [mm] 35
- Couleur Argent
- Broche de mise à terre Oui
- Accessoires inclus Sans accessoires
Description
Bride d'extrémité H35 L50 - brute avec ergot
La bride de serrage d'extrémité H35 avec ergot de mise à la terre est un élément de montage professionnel destiné à la fixation de modules photovoltaïques dont la hauteur de cadre est de 35 mm. Fabriquée en alliage d'aluminium de haute qualité 6063-T66, elle assure une fixation durable et sûre des panneaux solaires sur la structure porteuse. La surface de l'élément reste brute, sans revêtement de protection supplémentaire, ce qui permet une équipotentialité précise et fiable entre les éléments de l'installation.

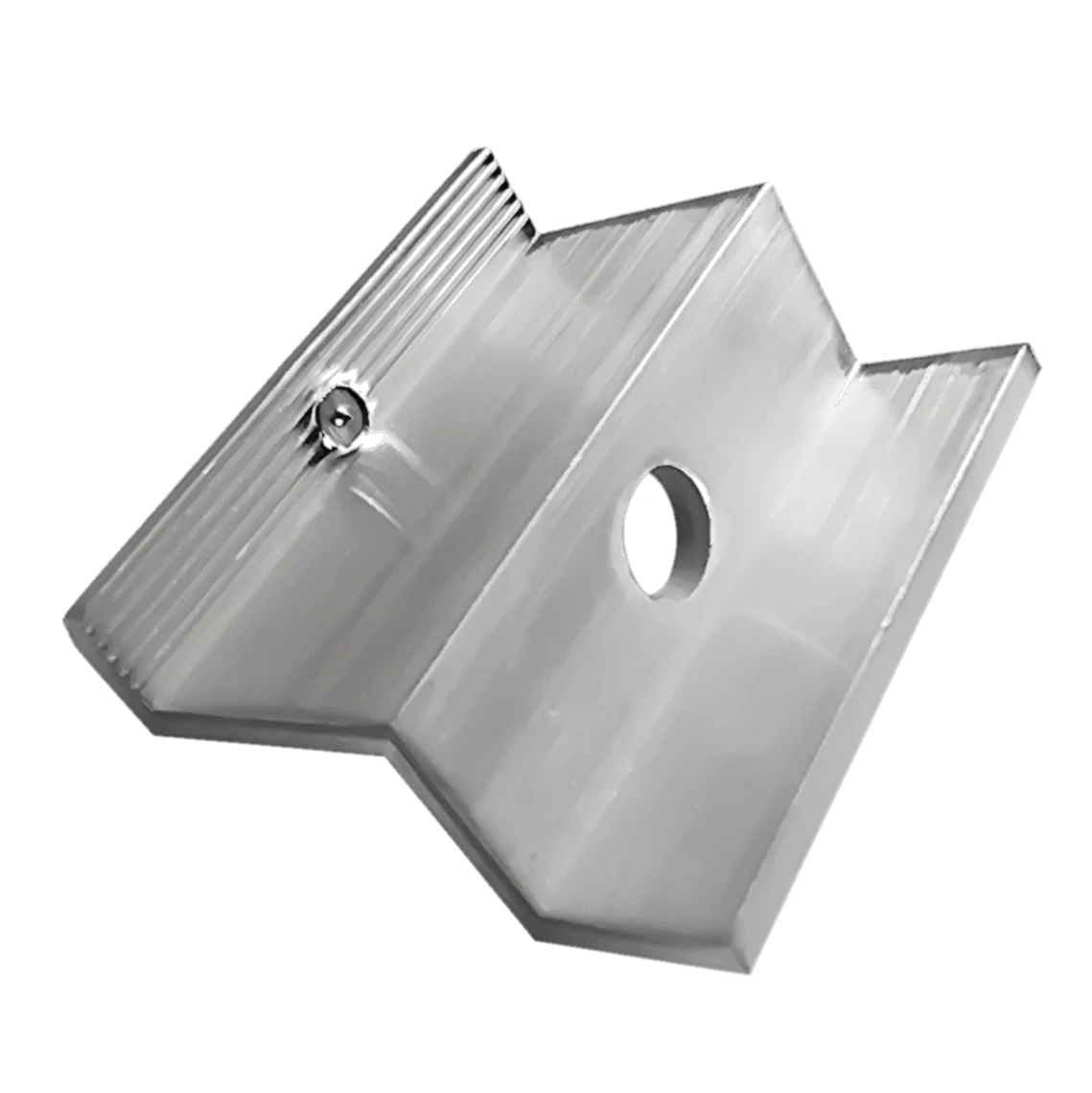

La particularité de cette bride est son ergot de mise à la terre intégré, qui permet une liaison équipotentielle rapide et efficace entre le module photovoltaïque et la structure porteuse. Lors du serrage, l'ergot perce la couche anodisée du cadre, garantissant la continuité de la connexion. Cette solution facilite le montage – en supprimant la nécessité d'utiliser des rondelles de mise à la terre supplémentaires – mais réduit aussi considérablement le temps d'installation et offre un haut niveau de sécurité et d'efficacité pour l'ensemble du système.
Cette solution innovante soutient les installations de protection contre la foudre et les surtensions, particulièrement utile dans les systèmes photovoltaïques. La bride d'extrémité avec ergot de mise à la terre est idéale pour les panneaux montés individuellement ou en positions d'extrémité dans une rangée.

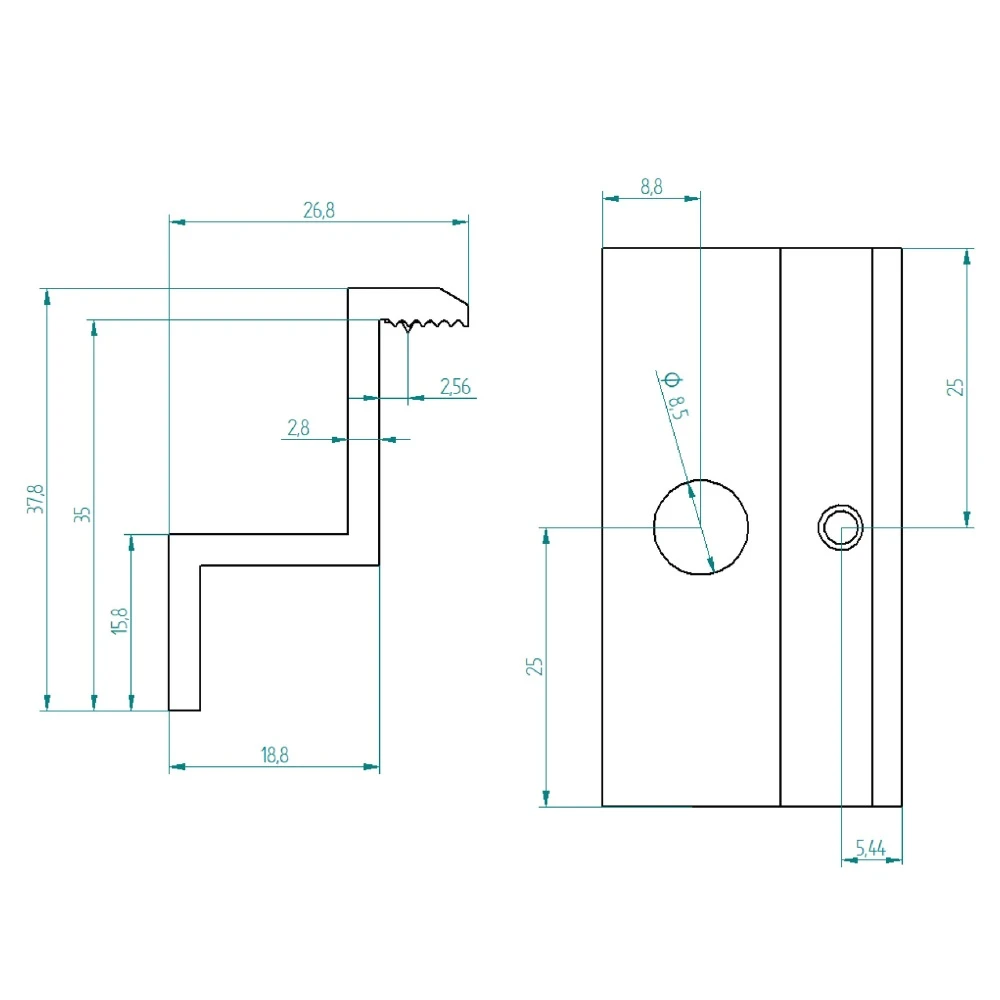

Données techniques
- Hauteur du cadre du module : 35 mm
- Hauteur totale : 37,8
- Diamètre du trou de montage : 8,5 mm (M8)
- Matériau : aluminium 6063-T66
- Finition : brute
- Couple de serrage recommandé : valeur dépendant de la documentation du fabricant du module PV
- Vis utilisées : M8
Utilisation La bride de serrage d'extrémité est un élément de fixation essentiel dans les installations de modules solaires – elle sert à fixer les panneaux d'extrémité d'une rangée au profilé en aluminium. Le produit est destiné au montage de modules solaires sur toits plats et inclinés. Utilisez la bride d'extrémité pour fixer les panneaux au début et à la fin de chaque rangée. Entre les panneaux adjacents d'une rangée, utilisez des brides centrales.
Compatibilité
- Profilés en aluminium adaptés aux vis à tête hexagonale
- Profilés en aluminium pour vis à tête en T
- Profilés trapézoïdaux pour toits en tôle trapézoïdale
Avantages
- Matériau de haute qualité – fabriquée en aluminium 6063-T66, elle se caractérise par une grande résistance aux conditions atmosphériques
- Durabilité – la grande qualité de fabrication garantit une fixation durable de la structure des panneaux photovoltaïques
- Résistance à la corrosion – résistante aux agents extérieurs et à la corrosion
- Résistance mécanique – résistante aux chocs et aux dommages mécaniques
- Mise à la terre intégrée – l'ergot de mise à la terre supprime le besoin de rondelles de mise à la terre, ce qui réduit le temps et augmente le confort de montage
- Équipotentialité – assure la continuité du contact électrique entre le module et la structure porteuse
- Idéale pour les panneaux individuels – solution parfaite pour les modules montés individuellement ou en positions d'extrémité dans une rangée
Conseils de montage
- Montez la bride sur le rail de montage à l'aide d'un écrou coulissant et d'une vis M8
- Placez le panneau photovoltaïque d'extrémité dans la bride en vous assurant que l'ergot de mise à la terre est en contact avec le cadre du module
- Serrez la vis conformément aux recommandations du fabricant du module PV
- Pour chaque rangée de panneaux, il faut au minimum quatre brides d'extrémité – deux au début et deux à la fin de la rangée de panneaux
- N'utilisez pas de brides d'extrémité anodisées ou laquées avec ergot. Dans ce cas, utilisez une bride d'extrémité sans ergot ainsi qu'une plaquette de contact spéciale montée entre le cadre du panneau et le profilé en aluminium
Contenu de l'emballage Bride de serrage d'extrémité H35 avec ergot de mise à la terre. Remarque : les vis, écrous et écrous coulissants sont à acheter séparément.
