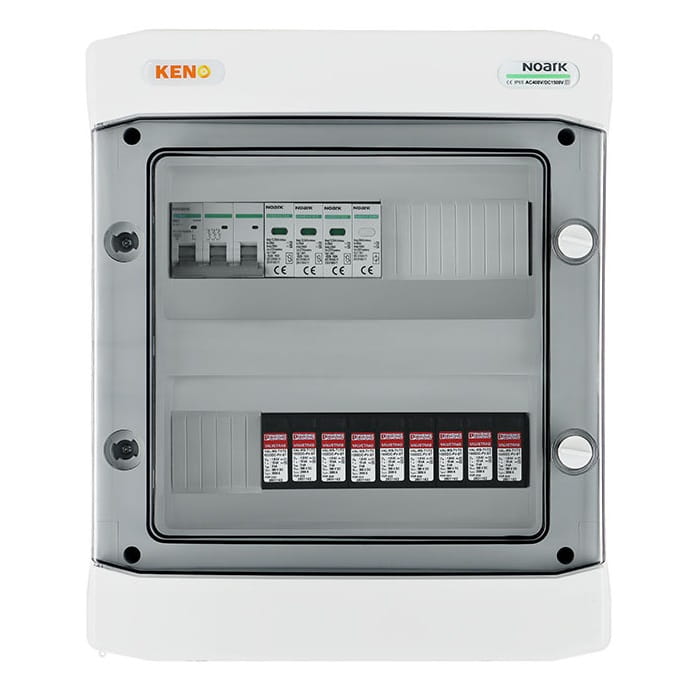

Noark Coffret de Raccordement avec Parafoudre DC+AC 40A Triphasé SH-355
Coffret de raccordement avec parafoudre DC + AC, type 1+2, modèle SH-355 DCAC
Le coffret de raccordement, destiné à l'alimentation des onduleurs photovoltaïques, assure non seulement une protection contre les conséquences des courts-circuits et des surcharges, mais également contre les décharges indirectes et directes des deux côtés du courant - aussi bien alternatif que continu.
Il est conçu pour être utilisé dans des installations PV mises à la terre et isolées, et grâce à son degré de protection IP élevé, il peut être installé à l'extérieur. La construction du coffret est adaptée au montage en saillie et, selon l'équipement, peut remplir différentes fonctions.
- Boîtier standard éprouvé : Garantissant solidité et durabilité, grâce auxquelles les coffrets sont prêts à répondre à diverses exigences d'installation.
- Option de montage d'une serrure à clé : Assure un niveau de sécurité supplémentaire et limite l'accès aux équipements électriques uniquement aux personnes autorisées.
Paramètres de base côté DC
| Paramètre | Valeur |
|---|---|
| Nombre d'entrées | sorties de chaîne PV | 3 | 3 |
| Nombre | Type de parafoudre DC | Type | 3 | Phoenix | T1/T2 |
| Type de raccordement | Connecteurs de tableau MC4 Stäubli |
Paramètres de base côté AC
| Paramètre | Valeur |
|---|---|
| Parafoudre AC | Type | Noark | T1/T2 |
| Disjoncteur de surintensité | Noark B40A 3P |
| Interrupteur différentiel | 1 x 300mA type A |
Parafoudre DC utilisé (SPD)
| Paramètre | Valeur |
|---|---|
| Fabricant / Modèle | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Protection contre les surtensions | T1 / T2 |
| Tension en circuit ouvert UOCSTC | ≤ 975 V DC |
| Courant de décharge maximal Imax (8/20) μs | 40 kA |
| Temps de réponse tA | ≤ 25 ns |
| Courant de foudre d'essai (10/350) μs, charge | 2,5 As |
| Courant de foudre d'essai (10/350) μs, énergie spécifique | 6,25 kJ/Ω |
| Courant de foudre d'essai (10/350) μs, valeur de crête Iimp | 5 kA |
| Courant total dérivé Itotal (8/20) μs | 40 kA |
| Courant total dérivé Itotal (10/350) μs | 5 kA |
| Résistance d'isolement Riso | > 5 GΩ (à 500 V DC) |
| Courant de décharge nominal In (8/20) μs | 15 kA |
| Courant de charge nominal IL | 80 A |
| Courant de service continu ICPV | < 20 μA |
| Tension continue maximale UCPV | 1170 V DC |
| Résistance au court-circuit ISCPV | 2000 A |
| Tension résiduelle Ures | ≤ 3,5 kV (à In) |
| - | ≤ 2,9 kV (à 5 kA) |
| - | ≤ 3,2 kV (à 10 kA) |
| - | ≤ 3,7 kV (à 20 kA) |
| - | ≤ 4,1 kV (à 30 kA) |
| - | ≤ 4,6 kV (à 40 kA) |
| Courant du conducteur de protection IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Niveau de protection Up | ≤ 3,5 kV |
| Consommation en mode veille PC | ≤ 25 mVA |
Disjoncteur de surintensité utilisé (MCB) (1)
| Paramètre | Valeur |
|---|---|
| Fabricant / Modèle | Noark / Ex9BN 3P B40 |
| Courant nominal | 40A; 3P |
| Tension nominale de coupure Ue | 230/415 V AC |
| - | 72 V DC par pôle (1P, 2P) |
| - | 48 V DC par pôle (3P, 4P) |
| Tension minimale | 12 V AC/DC |
| Tension de tenue aux chocs nominale Uimp selon IEC 60898-1 | 6 kV |
| Tension de tenue aux chocs nominale Uimp selon IEC 60947-2 | 6 kV |
| Pouvoir de coupure nominal en court-circuit Icn selon IEC 60898-1 | 6 kA |
| Pouvoir de coupure nominal en court-circuit Icn selon IEC 60947-2 | 10 kA |
| Tension nominale d'isolement Ui | 690 V AC |
| Nombre de pôles | 3 |
| Fréquence | 50/60 Hz |
| Caractéristique | B |
| Conforme à | IEC/EN 60898-1, IEC/EN 60947-2 |
| Endurance mécanique | 20 000 manœuvres |
| Endurance électrique | 10 000 manœuvres |
| Classe de limitation d'énergie | 3 |
| Catégorie d'utilisation | A |
| Sens d'alimentation | Indifférent (par le haut ou par le bas) |
Parafoudre AC utilisé (SPD)
| Paramètre | Valeur |
|---|---|
| Fabricant / Modèle | Noark Ex9UE1+2 12.5 3PN 275 |
| Connexion | L-N/PE, N-PE |
| Conforme à | EN 61643-11 |
| Type de parafoudre | Type 1+2 (classe I+II, B+C, T1+T2) |
| Conception de la cartouche | MOV (Varistance)GDT (Éclateur) |
| Tension nominale Un | 230 V AC |
| Tension de référence d'essai UREF | 255 V AC |
| Tension maximale de service continu Uc | 275 V AC 255 V AC |
| Fréquence f | 25 kA par pôle 50 kA par pôle |
| Énergie spécifique W/R | 156.25 kJ/Ω |
| Courant de choc maximal Iimp (10/350 μs) | 12.5 kA par pôle 50 kA par pôle |
| Courant de décharge maximal Imax (8/20 μs) | 50 kA par pôle |
| Niveau de protection en tension Up pour le courant In | 1.5 kV |
| Niveau de protection en tension Up pour le courant Imax | 1.8 kV 1.5 kV |
| Niveau de protection en tension Up pour 5 kA (8/20 μs) | 1 kV |
| N-PE Capacité d'extinction du courant de suite Ifi | 100 A |
| 5 s | 335 V |
| 200 ms | 335 V, 1200 V |
| Courant différentiel IPE à UREF | ≤ 1 mA |
| Tension du parafoudre pour un courant de 1mA | 387 - 473 V |
| Temps de réponse | ≤ 25 ns ≤ 100 ns |
| Protection amont maximale par fusible | 160 A gG |
| Capacité de tenue au courant de court-circuit | 50kA |
| Tenue au court-circuit ISCCR | 10kA |
| Coefficient de courant k | 1kA |
| Type de système BT | TN-S, TT (3+1) |
Interrupteur différentiel utilisé (RCD)
| Paramètre | Valeur |
|---|---|
| Fabricant / Modèle | Noark / Ex9L-N 300mA |
| Conforme à | EN 61008 |
| Nombre de pôles | 2 / 4 |
| Caractéristique | A |
| Tension nominale de coupure Ue | 240/415 V AC |
| Courant nominal | 40 / 63 A |
| Tension minimale pour la fonction différentielle | Indépendant de la tension |
| Plage de tension pour le bouton de test | 150 — 440 V |
| Fréquence f | 50 Hz |
| Tension nominale d'isolement Ui | 500 V |
| Courant de court-circuit conditionnel nominal Inc | 6 kA |
| Courant différentiel nominal IΔn | 300mA |
| Sensibilité | sensible au courant différentiel sinusoïdal, redressé pulsé et lisse, haute fréquence (1 kHz) |
| Temps de déclenchement | instantané |
| Tension de tenue aux chocs nominale Uimp | 6 kV |
| Tenue au choc de courant | 3000 A |
| Endurance mécanique | 20 000 manœuvres |
| Endurance électrique | 4 000 manœuvres |
Protection amont maximale par fusible contre les surcharges
| Paramètre | Valeur |
|---|---|
| In = 40 A | 32 A gG |
| In = 63 A | 50 A gG |
Protection amont maximale par fusible contre les courts-circuits
| Paramètre | Valeur |
|---|---|
| In = 40 A | 63 A gG |
| In = 63 A | 63 A gG |
Pouvoir de fermeture et de coupure nominal Im
| Paramètre | Valeur |
|---|---|
| In = 40 A | 500 A |
| In = 63 A | 630 A |
| Sens d'alimentation | Indifférent (par le haut ou par le bas) |
