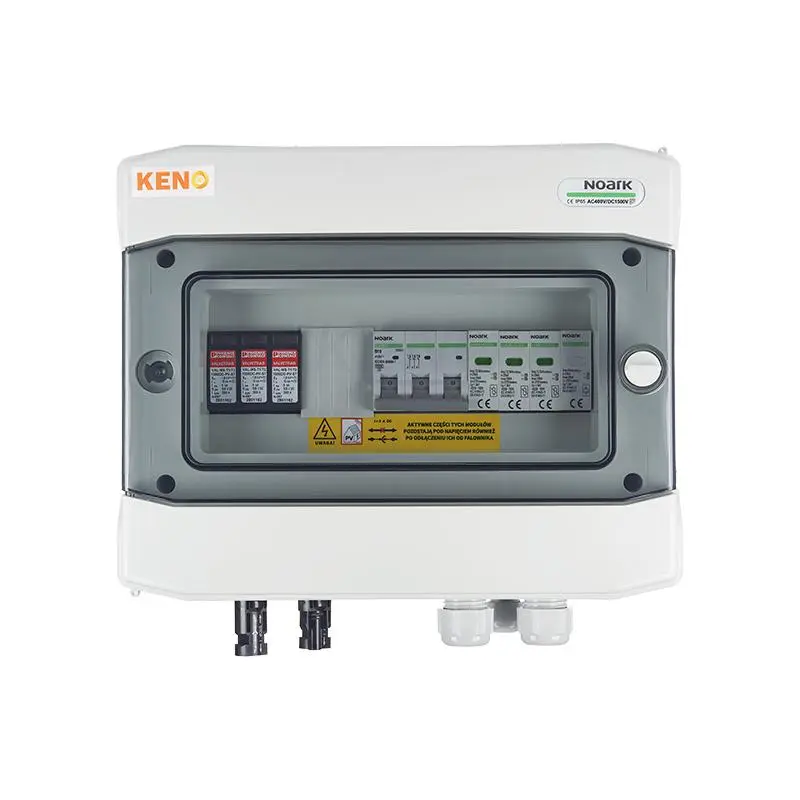

Boîte de jonction DC+AC anti-surtension 1000V type 1+2 / ogr. AC type 1+2, 10A, 3-F, SH-78 Boîte de connexion DCAC
Leave feedback on the product
Boîte de jonction DC+AC anti-surtension 1000V type 1+2 / ogr. AC type 1+2, 10A, 3-F, SH-78 Boîte de connexion DCAC
Boîte de jonction hermétique DC+AC avec parafoudre 1000V type 1+2 / ogr. AC type 1+2, 10A, 3-F, SH-78 DCAC
254,69 €
Price
254,69 €
without 21% VAT
Shipping costs are not included in the price.
308,18 €
Price
308,18 €
incl. 21% VAT
Shipping costs are not included in the price.
Temporairement indisponible
Unavailable
Product code: GPV-409-01
Description
Description
Boîte de jonction DC+AC anti-surtension 1000V type 1+2 / ogr. AC type 1+2, 10A, 3-F, SH-78 Boîte de connexion DCAC
Boîte de jonction hermétique DC+AC avec parafoudre 1000V type 1+2 / ogr. AC type 1+2, 10A, 3-F, SH-78 DCAC
- L'appareillage de connexion est une solution fiable qui est utilisée avec succès dans les installations domestiques et industrielles de petite et moyenne taille. Grâce à la large gamme d'applications, y compris la classe de protection IP65, l'appareillage de connexion peut être installé non seulement à l'intérieur, mais aussi dans des espaces ouverts.
- Boîtier standard éprouvé : il garantit la robustesse et la durabilité de l'appareillage, qui peut ainsi répondre à une grande variété d'exigences en matière d'installation.
- Option serrure à clé : offre un niveau de sécurité supplémentaire et limite l'accès à l'équipement électrique au seul personnel autorisé.
- Porte transparente : permet un accès facile à l'intérieur de l'appareillage et un contrôle visuel rapide de l'état de l'équipement sans avoir à l'ouvrir.
Parafoudre CA utilisé
Fabricant/modèle
Noark/Ex9UE1+2 12,5 4P 275
Courant de décharge nominal In (8/20 us) par phase
25kA
Courant de décharge maximal Imax (8/20 us)
50kA
Parafoudre DC utilisé
Fabricant/modèle
PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V
Protection contre les surtensions
Type 1+2
Système Y tolérant aux fautes pour les applications selon la norme ISO 9001:2000
VDE 0100-712 (IEC 60364-7-712)
Egalisation de potentiel pour la protection contre les surtensions conformément à
VDE 0100-443 (IEC 60364-4-44)
Capacité de transport de courant (8/20) par pôle
jusqu'à 50kA
Niveau de protection basse tension DC (Uoc max = 1000V DC)
<= 2,6kV
Inserts
Remplaçable, avec dispositif de déconnexion thermodynamique et indication visuelle des défauts
Limiteur
Parasurtenseur à varistance étanche, sans soufflage, à base d'oxyde de zinc
Disjoncteur
Fabricant/modèle
Noark/Ex9BN 3P B10
Courant nominal
10A ; triphasé
Nombre de pôles
3
Caractéristiques
B
Version selon
IEC/EN 60898-1
Capacité nominale de court-circuit ICN
6kA
| Nom du produit | SH-78 | |||
|---|---|---|---|---|
| Spécifications électriques et mécaniques du boîtier | ||||
| Nombre de modules | 12 | |||
| Conception conforme à | EN 60670-1, EN 62208 | |||
| Courant nominal En [A] | 63 | |||
| Classe de protection | IP65 | |||
| Classe de protection | II | |||
| Tension nominale d'isolation (Ui) | 690 V AC, 1000 V DC | |||
| Essai au pot à incandescence [°C]. | 650 | |||
| Résistance aux chocs | IK08 | |||
| Température de fonctionnement [°C] | -40...80 | |||
| Plastique recyclable | sans halogène | |||
