Ancre à anneau expansible Dromet PSRe M8x130/60 zinguée
product unavailable
ajouter à la liste de souhaits
0
Description
Cheville à expansion à anneau Dromet PSRe M8x130/60 en acier zingué
La cheville à anneau PSRe 8x130/60 de la marque Dromet est une solution éprouvée pour la fixation durable de profilés de montage, de structures métalliques, de grilles, de garde-corps, de machines et d'autres éléments d'équipement de bâtiments. Elle a été conçue pour les supports en béton non fissuré min. B20, en pierre naturelle à structure compacte ainsi qu'en brique pleine — des supports typiques rencontrés sur les chantiers photovoltaïques, industriels et d'infrastructure.
La construction en anneau avec écrou et rondelle assure une expansion fiable dans le trou de montage et une capacité de charge élevée. La cheville est fabriquée en acier de construction avec une protection anticorrosion sous forme de zingage électrolytique, ce qui garantit une résistance à la corrosion dans des conditions intérieures et modérément humides.
Certificats et agréments
La cheville possède l'Agrément Technique Européen ETA 05/0242 ainsi que le certificat CE, et est également couverte par l'agrément national AT-15-7574/2008. Grâce à cela, elle peut être utilisée pour des fixations structurelles critiques nécessitant une capacité de charge documentée et une conformité aux normes.
Caractéristiques techniques
- Désignation : PSRe 8x130/60
- Filetage : M8
- Diamètre de perçage (Ø) : 8 mm
- Longueur totale (L) : 130 mm
- Épaisseur de l'élément à fixer (E) : 60 mm
- Profondeur d'ancrage (F) : 65 mm
- Profondeur du trou (D) : 100 mm
- Matériau : acier de construction, zingage électrolytique
- Construction : en anneau avec écrou et rondelle
- Poids : 0,046 kg
- EAN : 5907518696792
- Unité de vente : pièce

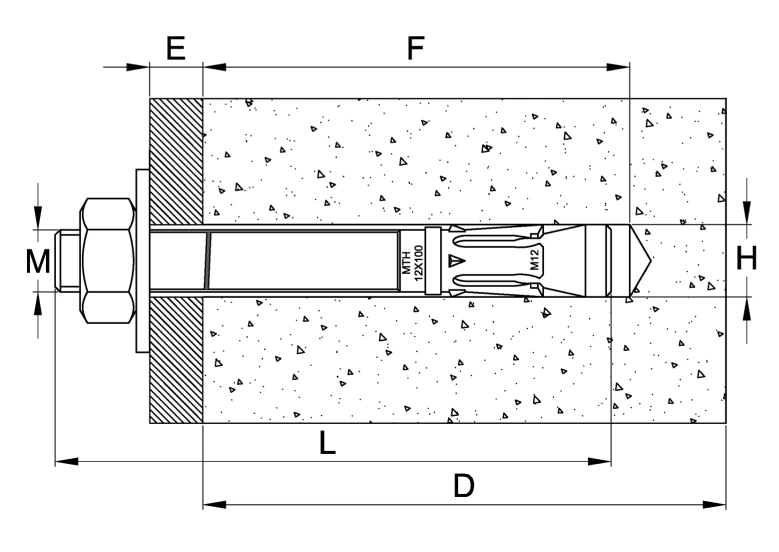

Schéma de montage et indications dimensionnelles
Le schéma en coupe illustre la mise en place correcte de la cheville dans le support en béton. Les dimensions de montage clés indiquées sur le schéma sont :
- M — diamètre du filetage de la cheville
- E — épaisseur de l'élément à fixer (distance entre la surface du support et l'écrou)
- F — profondeur d'ancrage dans le support
- L — longueur totale de la cheville
- D — profondeur minimale du trou percé
- H — diamètre du trou percé
Recommandations de montage
- Le trou de montage doit être percé perpendiculairement à la surface du support et soigneusement nettoyé de la poussière
- Insérer la cheville dans le trou à l'aide de légers coups de marteau
- Le serrage doit être effectué à l'aide d'une clé dynamométrique — ne pas dépasser le couple de serrage indiqué dans l'agrément
- Après expansion de la cheville, la rondelle sous l'écrou doit être fortement serrée contre l'élément à fixer
- Les paramètres de montage et de charge conformes à l'Agrément Technique AT-15-7574/2008 — à ne pas dépasser
Utilisation dans les installations photovoltaïques
La cheville PSRe M8 est volontiers utilisée par les équipes d'installation pour l'ancrage des structures de support PV dans les plafonds, murs et fondations en béton. Grâce à la certification ETA et CE, elle constitue une fixation fiable qui répond aux exigences de conception et facilite les réceptions techniques de l'installation.
Données techniques
| Type de filetage | M8 |
| Longueur [mm] | 130 |
