Ancre à anneau expansible Dromet PSRe M6x80/22 zinguée
Leave feedback on the product
Cheville à expansion à anneau PSRe de la marque Dromet, zinguée. Filetage M6, longueur 80 mm, profondeur d'ancrage 55 mm, diamètre de perçage 6 mm. Matériau : acier de construction, protection anticorrosion par zingage électrolytique. Poids 0,016 kg. Pour béton, pierre naturelle et brique pleine. Dispose de l'ETA 05/
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-011
Caractéristiques du produit
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Type de filetage M6
- Longueur [mm] 80
Description
Ancre à anneau expansible Dromet PSRe M6x80 mm zinguée
L'ancre à anneau PSRe M6×80 de la marque Dromet est un connecteur expansible fiable, conçu pour la fixation durable de profilés, structures métalliques, grilles, garde-corps, machines et autres éléments d'équipement de bâtiment dans des supports en béton. Grâce à sa construction en anneau avec écrou et rondelle, elle assure une fixation sûre et reproductible — particulièrement importante pour le montage de structures photovoltaïques, où la stabilité de l'ancrage détermine la sécurité de toute l'installation.
L'ancre dispose de l'Agrément Technique Européen ETA 05/0242, du certificat CE ainsi que de l'agrément national AT-15-7574/2008, ce qui confirme sa conformité aux normes et permet son utilisation dans des projets nécessitant des paramètres de résistance documentés.
Supports de montage autorisés
- Béton non fissuré min. B20 (C16/20)
- Pierre naturelle à structure compacte
- Brique pleine
Caractéristiques techniques
- Désignation : PSRe 6x80/22
- Filetage : M6
- Diamètre de perçage (Ø) : 6 mm
- Longueur totale (L) : 80 mm
- Épaisseur de l'élément à fixer (E) : 22 mm
- Profondeur d'ancrage (F) : 55 mm
- Profondeur de perçage (D) : 100 mm
- Matériau : acier de construction, zingage électrolytique
- Construction : en anneau avec écrou et rondelle
- Poids : 0,016 kg
- EAN : 5907518616813
- Unité de vente : pièce

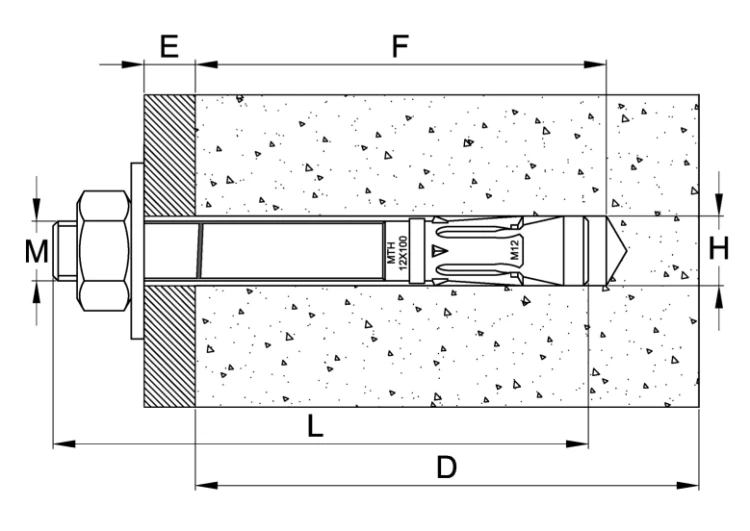

Schéma de montage et repères dimensionnels
Le schéma en coupe présente l'ancre installée dans un support en béton avec les dimensions de montage clés : M – diamètre du filetage, E – épaisseur de l'élément à fixer (dépassement), F – profondeur d'ancrage, L – longueur totale de l'ancre, D – profondeur de perçage requise, H – diamètre du trou dans le support.
Recommandations de montage
- Percez le trou de montage perpendiculairement à la surface du support
- Après le perçage, le trou doit être nettoyé de la poussière et des débris
- Insérez l'ancre à l'aide de légers coups de marteau
- Serrez l'écrou à l'aide d'une clé dynamométrique
- Après l'expansion de l'ancre, la rondelle sous l'écrou doit être fermement serrée contre l'élément fixé
- Les paramètres contenus dans l'Agrément Technique AT-15-7574/2008 ne doivent pas être dépassés
