Ancre à anneau expansible Dromet PSRe M6x100/42 zinguée
Leave feedback on the product
Cheville à anneau PSRe M6x100/42 de la marque Dromet, zinguée électrolytiquement. Acier de construction, longueur 100 mm, profondeur d'ancrage 55 mm, épaisseur de l'élément à fixer 42 mm, poids 0,02 kg. Pour béton non fissuré min. B20, pierre naturelle et brique pleine. Certificats ETA 05/0242, CE, AT-15-
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-009
Caractéristiques du produit
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Type de filetage M6
- Longueur [mm] 100
Description
Ancrage à anneau expansible Dromet PSRe M6x100/42 zingué pour béton
L'ancrage à anneau PSRe M6x100/42 de la marque Dromet est une solution éprouvée pour la fixation durable de profilés, structures métalliques, grilles, garde-corps, machines et autres éléments d'équipement de construction. La construction à anneau avec écrou et rondelle assure une expansion fiable dans le trou de montage ainsi qu'une pression uniforme de l'élément fixé contre le support.
L'ancrage est destiné à être utilisé dans des supports en béton non fissuré de classe min. B20, pierre naturelle à structure compacte ainsi qu'en brique pleine. Grâce à la certification ETA 05/0242, au marquage CE ainsi qu'à l'agrément national AT-15-7574/2008, le produit répond aux exigences de qualité les plus élevées et peut être utilisé dans des liaisons structurelles à responsabilité.
Paramètres techniques
- Désignation : PSRe 6x100/42
- Filetage : M6
- Diamètre de perçage (fi) : 6 mm
- Longueur totale (L) : 100 mm
- Épaisseur de l'élément à fixer (E) : 42 mm
- Profondeur d'ancrage (F) : 55 mm
- Profondeur du trou (D) : 100 mm
- Matériau : acier de construction, zingage électrolytique
- Construction : à anneau avec écrou et rondelle
- Poids : 0,02 kg
- EAN : 5907518682825
- Unité de vente : pièce
Certificats et agréments
- Agrément Technique Européen : ETA 05/0242
- Certificat : CE
- Agrément Technique National : AT-15-7574/2008

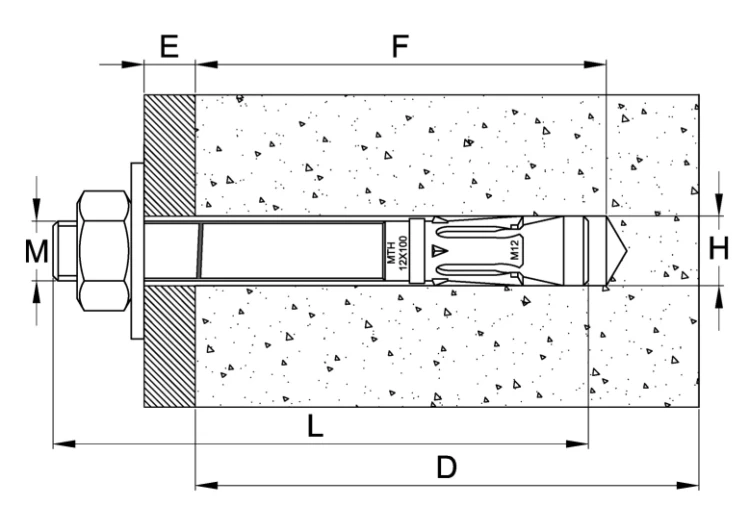

Schéma de montage et dimensions
Le schéma en coupe illustre la manière de fixer l'ancrage dans le support en béton. Les désignations sur le schéma correspondent aux paramètres suivants :
- M – diamètre du filetage
- E – épaisseur de l'élément à fixer (dépassement au-dessus du support)
- F – profondeur d'ancrage dans le support
- L – longueur totale de l'ancrage
- D – profondeur du trou de montage
- H – diamètre du trou dans le support
Recommandations de montage
Le trou de montage doit être percé perpendiculairement à la surface du support, puis soigneusement nettoyé de la poussière et des déchets de perçage. L'élément de fixation doit pouvoir être introduit dans le trou à l'aide de légers coups de marteau. Le serrage de l'écrou doit être effectué à l'aide d'une clé dynamométrique — après expansion de l'ancrage, la rondelle sous l'écrou doit être fermement pressée contre l'élément fixé. Toutes les charges admissibles et paramètres de montage sont indiqués dans l'Agrément Technique AT-15-7574/2008 — les valeurs qui y sont indiquées ne doivent pas être dépassées.
Applications
- Fixation de profilés et structures métalliques
- Montage de grilles, garde-corps et balustrades
- Ancrage de machines et équipements
- Fixation de structures de support pour installations photovoltaïques
- Fixation durable d'éléments d'équipement de bâtiments
