Ancre à anneau expansible Dromet PSRe M16x170/48 zinguée
product unavailable
ajouter à la liste de souhaits
0
Description
Ancrage annulaire à expansion Dromet PSRe M16x170/48 zingué
L'ancrage annulaire à expansion PSRe M16x170/48 de la marque Dromet est un connecteur mécanique en acier destiné à la fixation durable de profilés, structures métalliques, grilles, garde-corps, machines et autres éléments d'équipement dans des supports en béton. Grâce à sa construction annulaire avec écrou et rondelle, il garantit une transmission fiable des charges dans le béton non fissuré à partir de la classe min. B20 (C16/20), la pierre naturelle à structure compacte et la brique pleine.
L'ancrage dispose de l'Agrément Technique Européen ETA 05/0242, du certificat CE ainsi que de l'agrément national AT-15-7574/2008, ce qui confirme sa conformité aux exigences de sécurité et permet son utilisation dans des liaisons structurelles à responsabilité importante. La protection anticorrosion en zinc électrolytique protège le connecteur contre la corrosion dans des conditions intérieures et modérément humides.
Dimensions et paramètres techniques
- Désignation : PSRe 16x170/48
- Filetage : M16
- Diamètre de perçage (fi) : 16 mm
- Longueur totale (L) : 170 mm
- Épaisseur de l'élément à fixer (E) : 48 mm
- Profondeur d'ancrage (F) : 110 mm
- Profondeur du trou (D) : 168 mm
- Matériau : acier de construction, zinc électrolytique
- Construction : annulaire avec écrou et rondelle
- Poids : 0,28 kg
- EAN : 5907518663800
- Unité de vente : pièce

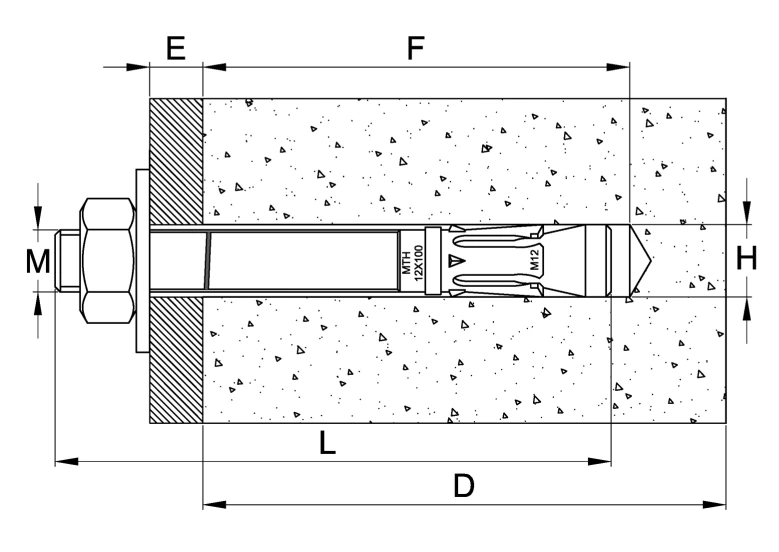

Le schéma de montage présente une coupe de l'ancrage installé dans un support en béton. Les indications sur le dessin correspondent aux dimensions de montage clés : M – diamètre du filetage, L – longueur totale de l'ancrage, F – profondeur d'ancrage dans le support, E – épaisseur de l'élément à fixer (section saillante), D – profondeur du trou percé, H – diamètre du trou de montage.
Recommandations de montage
- Percez le trou de montage perpendiculairement à la surface du support et nettoyez-le soigneusement de la poussière
- Introduisez le connecteur dans le trou à l'aide de légers coups de marteau
- Effectuez le montage à l'aide d'une clé dynamométrique — cela garantit un couple de serrage correct
- Après l'expansion de l'ancrage, la rondelle sous l'écrou doit être fortement pressée contre l'élément à fixer
- Les paramètres contenus dans l'Agrément Technique AT-15-7574/2008 ne doivent pas être dépassés
Utilisation dans les installations photovoltaïques : L'ancrage annulaire PSRe M16 est parfaitement adapté à la fixation des structures de support pour panneaux PV sur les fondations en béton, socles et semelles. Le filetage M16 assure une capacité de charge élevée de la liaison, indispensable pour les charges de vent agissant sur les installations au sol et sur les toits plats.
Données techniques
| Type de filetage | M16 |
| Longueur [mm] | 170 |
