Ancre à anneau expansible Dromet PSRe M16x145/23 zinguée
Leave feedback on the product
Ancre à expansion à anneau Dromet PSRe M16x145/23, zinguée électrolytiquement. Acier de construction. Longueur 145 mm, épaisseur du matériau à fixer 23 mm, profondeur d'ancrage 110 mm, profondeur du trou 168 mm, diamètre du trou 16 mm. Poids 0,228 kg. Pour béton, pierre naturelle et brique pleine. Ensemble avec
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-006
Caractéristiques du produit
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Type de filetage M16
- Longueur [mm] 145
Description
Ancrage annulaire à expansion Dromet PSRe M16x145/23 zingué pour béton
L'ancrage annulaire à expansion Dromet PSRe M16x145/23 est un connecteur mécanique robuste destiné à la fixation durable de structures dans des supports en béton. Grâce à sa conception annulaire, il assure une capacité de charge élevée et un ancrage fiable dans le béton non fissuré de classe min. B20, la pierre naturelle à structure compacte ainsi que la brique pleine.
Utilisation
L'ancrage PSRe est destiné à la fixation de profilés et structures métalliques, grilles, garde-corps, machines et autres éléments de construction et d'équipement du bâtiment. Il fait ses preuves partout où une connexion fiable entre un élément en acier et un support minéral est requise — des installations photovoltaïques aux structures industrielles.
Certificats et agréments
L'ancrage dispose de l'Agrément Technique Européen ETA-05/0242 ainsi que du certificat CE, ce qui confirme sa conformité aux normes européennes de sécurité. Il bénéficie en outre de l'agrément national AT-15-7574/2008, garantissant son admission sur le marché de la construction polonais.
Caractéristiques techniques
- Désignation : PSRe 16x145/23
- Filetage : M16
- Diamètre de perçage (fi) : 16 mm
- Longueur totale (L) : 145 mm
- Épaisseur de l'élément à fixer (E) : 23 mm
- Profondeur d'ancrage (F) : 110 mm
- Profondeur du trou (D) : 168 mm
- Matériau : acier de construction, zingage électrolytique
- Construction : annulaire avec écrou et rondelle
- Poids : 0,228 kg
- EAN : 5907518680968
- Unité de vente : pièce
Recommandations de montage
- Le trou de montage doit être réalisé perpendiculairement à la surface du support et soigneusement débarrassé de poussière et de débris
- Introduire l'ancrage dans le trou à l'aide de légers coups de marteau
- Effectuer le montage à l'aide d'une clé dynamométrique — cela garantit le couple de serrage approprié
- Après expansion de l'ancrage, la rondelle sous l'écrou doit être fermement pressée contre l'élément à fixer
- Les paramètres contenus dans l'Agrément Technique AT-15-7574/2008 ne doivent pas être dépassés

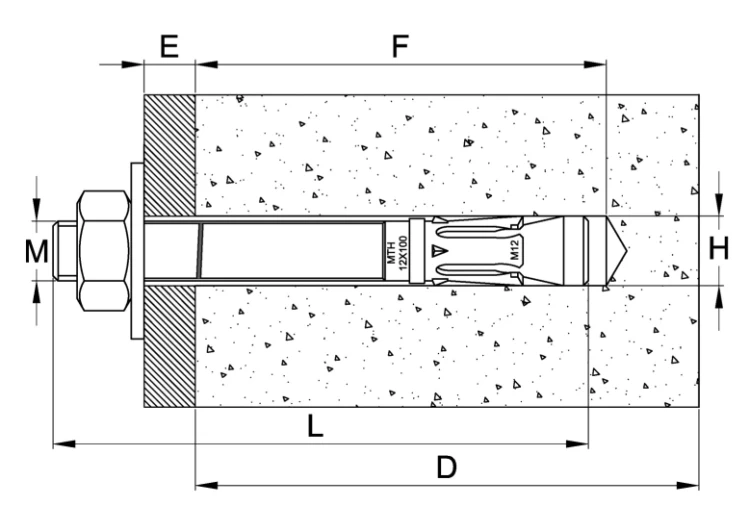

Le schéma technique présente le montage de l'ancrage en coupe dans le béton avec les dimensions clés indiquées : M — filetage, E — épaisseur du matériau à fixer, F — profondeur d'ancrage, L — longueur totale de l'ancrage, D — profondeur du trou, H — diamètre du trou de perçage. La connaissance de ces paramètres permet de choisir correctement l'ancrage adapté à l'application de montage spécifique.
