ASSA ABLOY ferme-portillon avec bras à coulisse CAM-MOTION – droit, argenté
Leave feedback on the product
Ferme-portillon ASSA ABLOY à rail coulissant CAM-MOTION, version droite (DIN R), coloris argenté. Montage vertical sur le poteau, rail horizontal sur le vantail du portillon. Poids net 2,7 kg. EAN 8022342689172.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-944
Caractéristiques du produit
[PIM] samozamykacze #120
- Marque ASSA ABLOY
Description

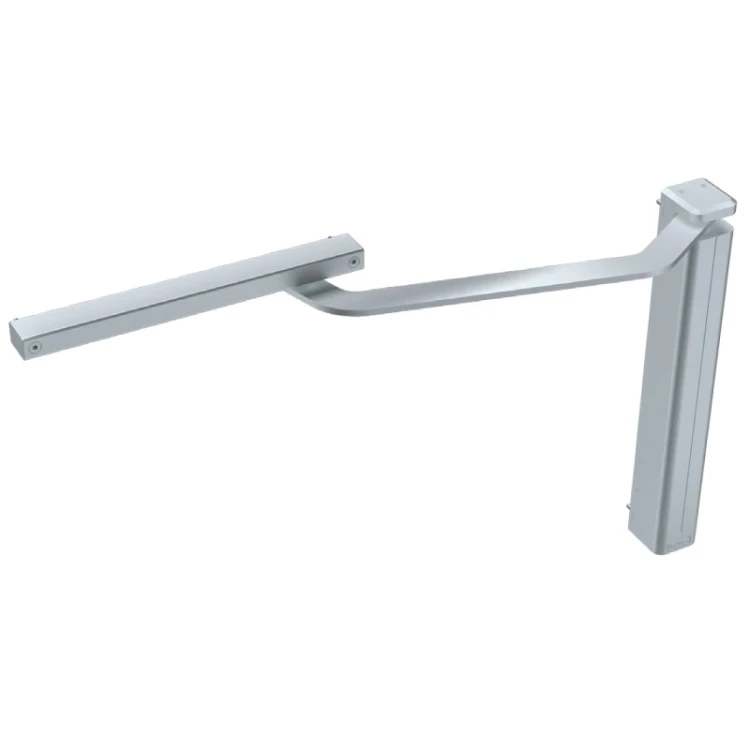

Ferme-portillon ASSA ABLOY à rail coulissant CAM-MOTION – droit, argenté
Le ferme-portillon ASSA ABLOY à rail coulissant avec la technologie CAM-MOTION est une solution professionnelle garantissant une fermeture contrôlée et fluide des portillons de clôture. La version droite (DIN R) en coloris argenté se monte verticalement sur le poteau de clôture, tandis que le rail coulissant longe horizontalement le vantail du portillon — ainsi, le mécanisme ne dépasse pas de la structure et conserve un aspect esthétique et discret.
La technologie CAM-MOTION garantit une faible résistance à l'ouverture tout en assurant une force de fermeture fiable. Ceci est particulièrement important pour les portillons résidentiels, d'entrée ou de clôture, où le confort d'utilisation et la fiabilité de fonctionnement tout au long de l'année — quelles que soient les conditions météorologiques — sont essentiels.
Versions de montage DIN L / DIN R

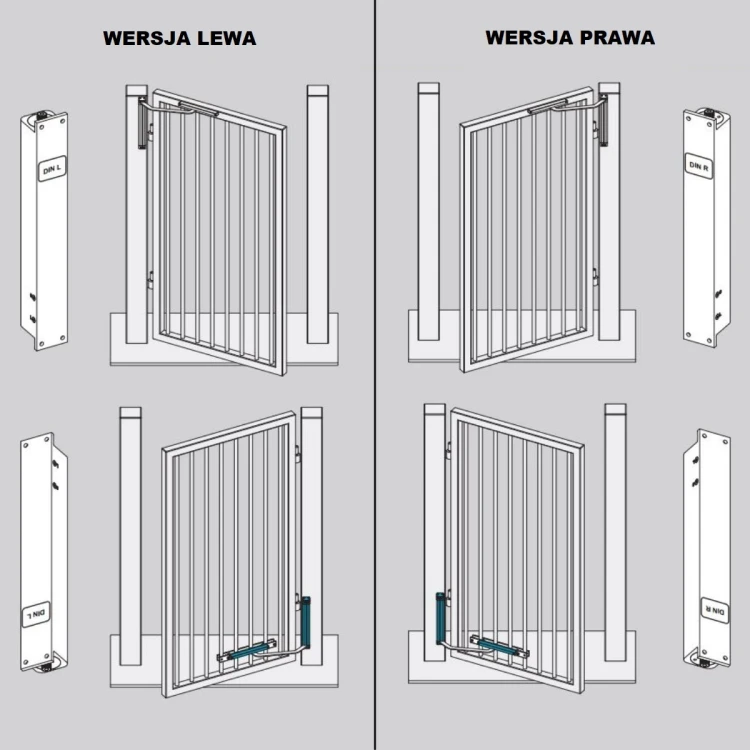

Le ferme-portillon est disponible en version gauche (DIN L) et droite (DIN R). Ce produit correspond à la version droite (DIN R). Le choix de la version dépend du côté des charnières du portillon — le corps du ferme-portillon se monte toujours du côté des charnières sur le poteau, et le rail coulissant sur le vantail du portillon. Les schémas ci-dessous illustrent la manière d'identifier la version de montage appropriée.
Dimensions de montage

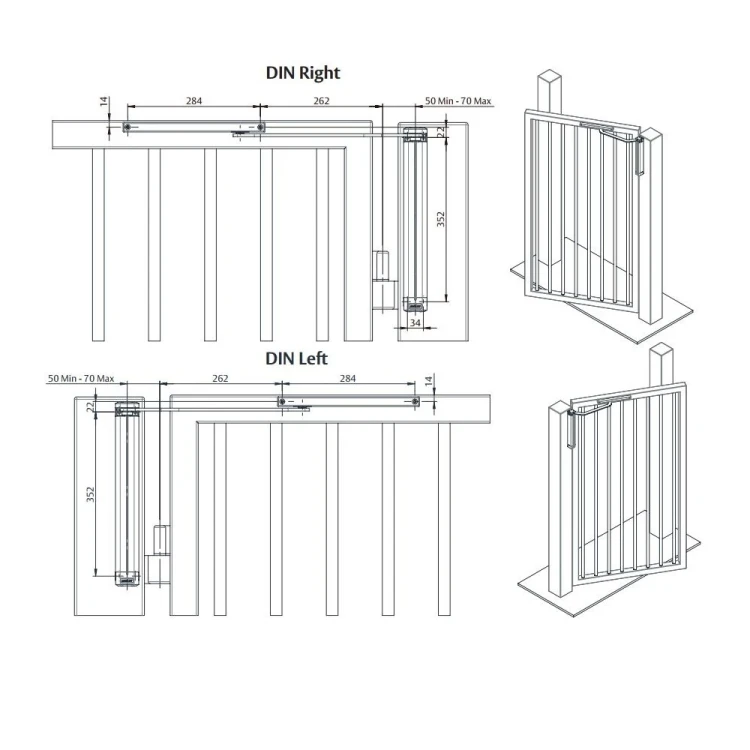

Le schéma technique ci-dessous présente les dimensions de montage clés pour les deux versions (DIN Right et DIN Left). La disposition précise des trous permet un montage rapide et reproductible, sans nécessiter de mesures supplémentaires sur chantier.
- Entraxe des trous de montage du rail coulissant : 284 mm
- Distance entre l'axe de la charnière et le premier trou du rail : 262 mm
- Distance entre le bord supérieur du cadre et l'axe du rail : 14 mm
- Distance entre l'axe de la charnière et l'axe du corps : 50–70 mm (réglable)
- Entraxe vertical des trous de montage du corps : 352 mm
- Distance entre le bord supérieur du corps et le trou supérieur : 22 mm
- Largeur du corps (entraxe horizontal des trous) : 34 mm
Caractéristiques techniques
- Fabricant : ASSA ABLOY
- Technologie : CAM-MOTION
- Type de rail : coulissant
- Version de montage : droite (DIN R)
- Coloris : argenté
- Poids net : 2,7 kg
- EAN : 8022342689172
- Unité de vente : pièce
Le ferme-portillon ASSA ABLOY CAM-MOTION est un complément fiable pour les systèmes de clôture — il assure une fermeture automatique et silencieuse du portillon, renforçant la sécurité et le confort d'utilisation de la propriété.
