Support PSG pour dispositif d'arrêt de portail coulissant autoportant 130×75 mm
product unavailable
ajouter à la liste de souhaits
Description
Support PSG pour dispositif d'arrêt de portail coulissant autoportant 130×75 mm

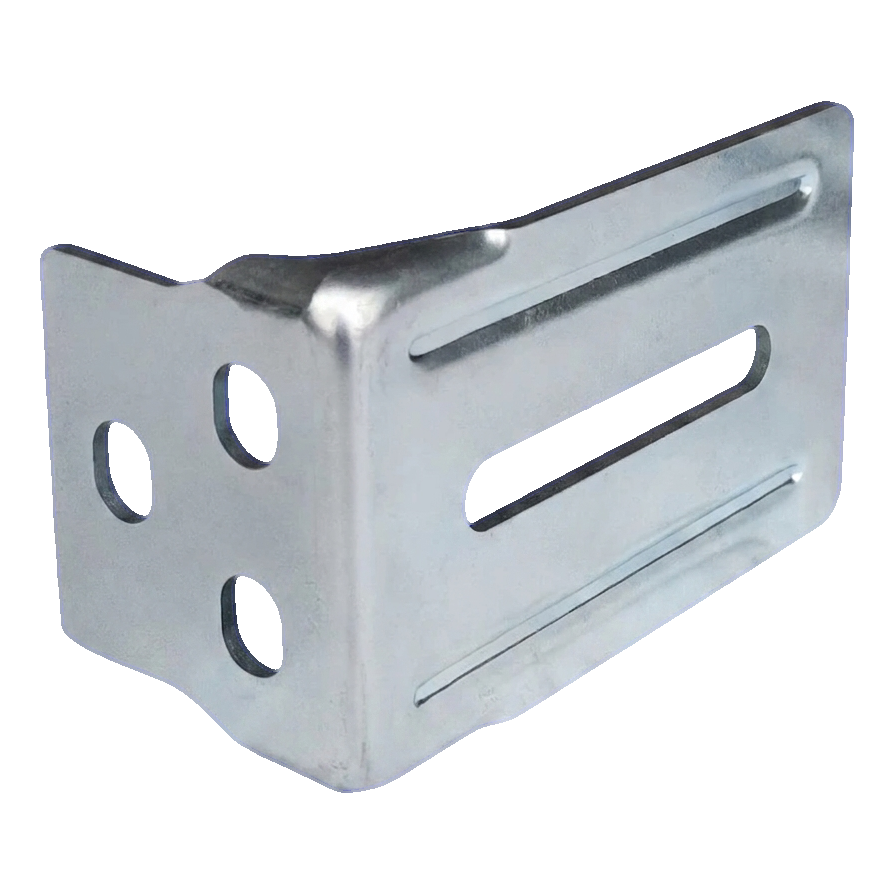

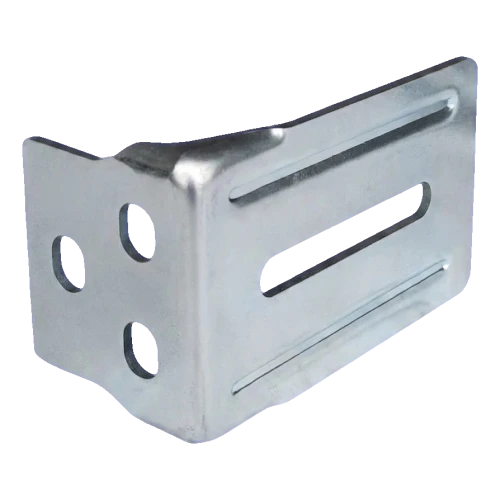

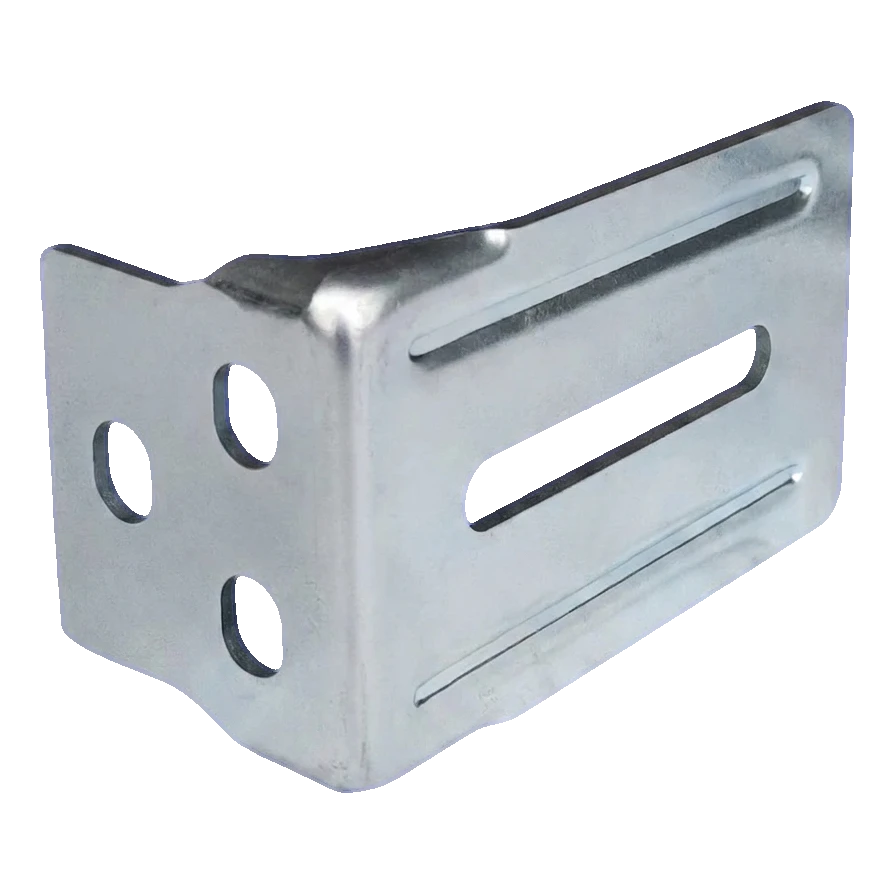

Le support pour dispositif d'arrêt PSG est une équerre en acier destinée au montage latéral du logement d'arrêt dans les portails coulissants autoportants. Grâce à sa construction solide en tôle d'acier d'épaisseur 3 mm, il assure une fixation stable et durable du mécanisme d'arrêt — élément clé responsable de la fermeture correcte du portail coulissant.
Le support a une forme en L et est équipé de trous oblongs (allongés) tant sur la bride verticale que sur la bride horizontale, ce qui permet un réglage précis de la position du dispositif d'arrêt lors du montage. Les trous ronds sur la paroi verticale servent à la fixation supplémentaire. Cette construction permet aux entreprises d'installation un montage rapide avec possibilité de correction de réglage sans nécessité de percer de nouveaux trous.

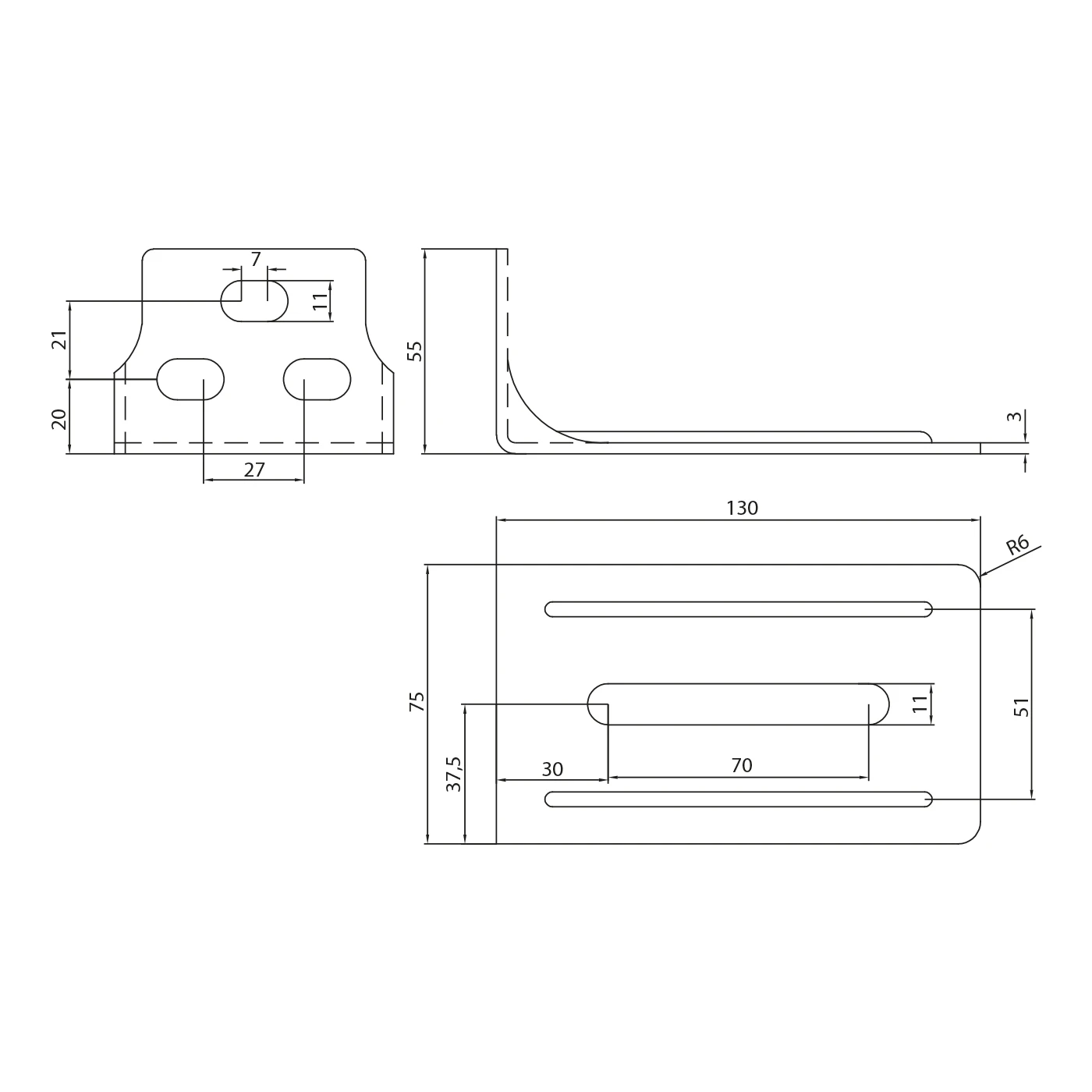

Dimensions et spécifications techniques
- Longueur de la bride horizontale (L) : 130 mm
- Largeur du support : 75 mm
- Hauteur de la bride verticale (H) : 55 mm
- Épaisseur de tôle : 3 mm
- Rayon d'arrondi des angles : R6
- Trous oblongs (de réglage) : 11 mm de largeur
- Longueur du trou oblong central (bride horizontale) : 70 mm
- Entraxe des trous allongés (bride horizontale) : 51 mm
- Entraxe des trous (bride verticale) : 27 × 21 mm
- Matériau : acier galvanisé
- Poids : 0,28 kg
- EAN : 5901289670272
- Fabricant : PSG
Application et montage
Le support se monte latéralement au poteau ou à la structure porteuse du portail. La bride verticale avec trous ronds et oblongs sert à visser le support au support, tandis que sur la bride horizontale est fixé le dispositif d'arrêt (logement d'arrêt). Les trous oblongs allongés assurent une plage de réglage dans trois axes, ce qui permet un positionnement précis du galet d'arrêt par rapport au rail de guidage du portail autoportant.
Élément dédié au système de portails coulissants autoportants PSG — garantit une compatibilité totale avec les dispositifs d'arrêt de ce fabricant.
