PSG support d'arrêt pour portail coulissant autoportant 70/80 acier galvanisé
Leave feedback on the product
PSG support d'arrêt pour portail coulissant autoportant en acier galvanisé. Épaisseur de tôle 4 mm, dimensions 110,5 x 143 x 100 mm, poids 1,1 kg. Pour rails 70×70 mm et 80×80 mm. Trous de montage oblongs 24×10,5 mm, trou rond ø12,1 mm.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-252
Description
PSG support d'arrêt pour portail coulissant autoportant 70/80 acier galvanisé

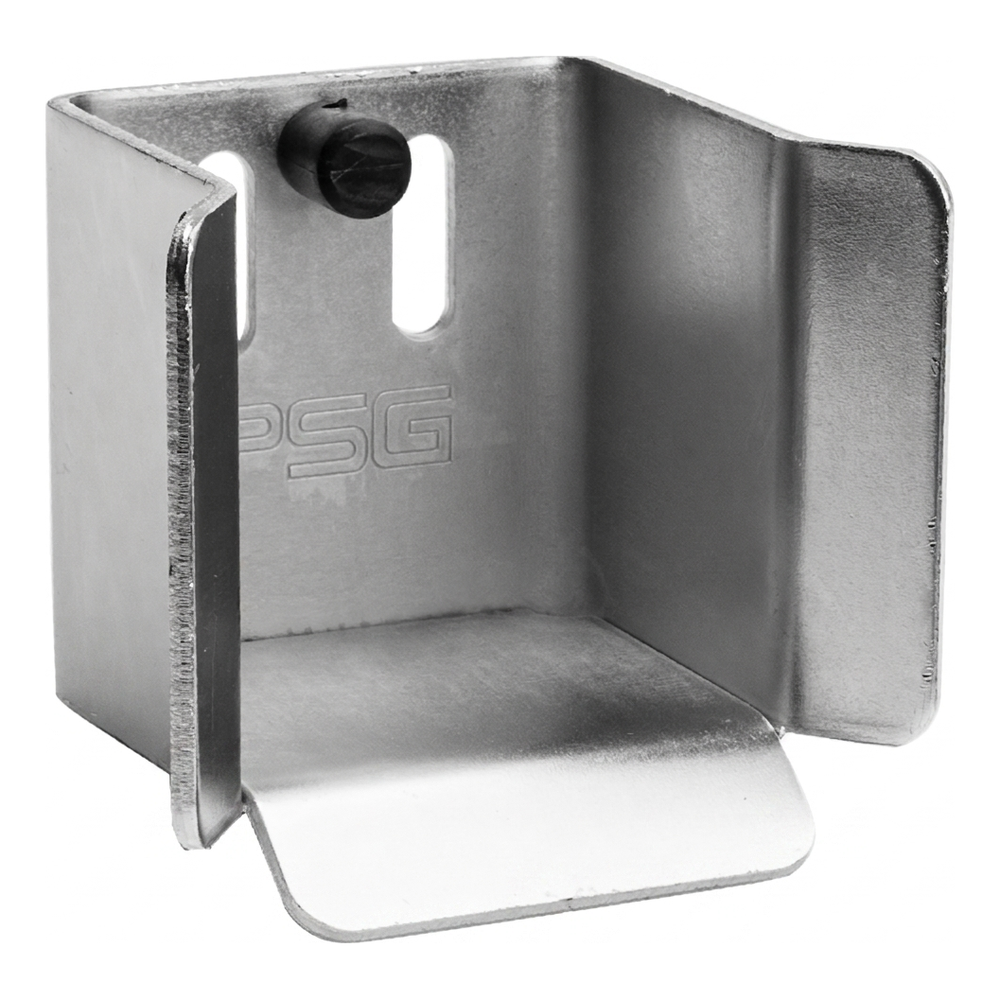

Support d'arrêt en acier PSG destiné aux portails coulissants autoportants guidés sur rail 70×70 mm et 80×80 mm. Stabilise le vantail du portail après fermeture et répartit uniformément son poids sur un plus grand nombre d'éléments de construction, ce qui prolonge considérablement la durée de vie des chariots de roulement et limite leur usure d'exploitation.
Le support coopère avec le galet d'arrêt et remplit une fonction de guidage — après que le galet roule dans le support, le portail est stabilisé en position fermée, éliminant les déviations latérales du vantail. Sur la paroi arrière de montage se trouvent deux trous oblongs permettant l'ajustement de la position lors du montage ainsi qu'un trou rond ø12,1 mm. L'amortisseur en caoutchouc intégré amortit l'impact du galet et réduit le bruit lors de la fermeture du portail.
Produit fabriqué en acier galvanisé d'une épaisseur de tôle de 4 mm, ce qui assure une haute résistance à la corrosion et une exploitation durable dans des conditions extérieures.

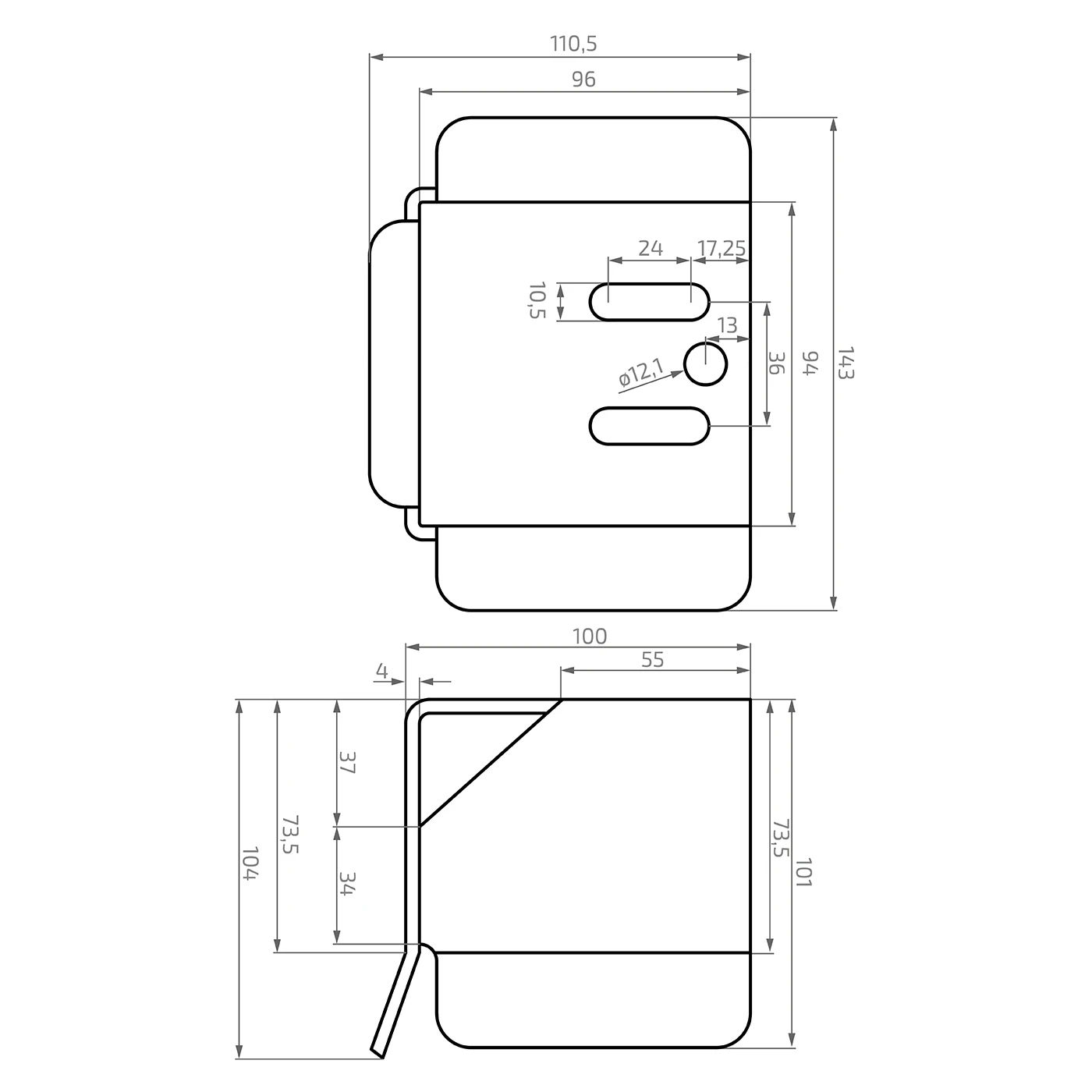

Dimensions et données techniques
- Largeur totale : 110,5 mm
- Largeur de la plaque de montage : 96 mm
- Hauteur de la plaque de montage : 143 mm
- Hauteur des parois latérales : 94 mm
- Profondeur totale : 100 mm
- Profondeur du capot supérieur : 55 mm
- Hauteur totale (vue de côté) : 101–104 mm
- Épaisseur de tôle : 4 mm
- Trous de montage oblongs : 24 × 10,5 mm – 2 pcs
- Trou rond : ø12,1 mm
- Entraxe des trous : 36 mm
- Compatibilité : rail 70×70 mm et 80×80 mm
- Matériau : acier galvanisé
- Poids : 1,1 kg
- Fabricant : PSG
- EAN : 5901289674850
Application
Le support d'arrêt est un élément clé du système de portail coulissant autoportant. Monté sur le poteau du portail du côté de fermeture, il coopère avec le galet d'arrêt fixé sur le vantail du portail. Grâce aux trous de montage ajustables, l'installateur peut positionner précisément le support, l'adaptant aux conditions spécifiques de montage. La construction solide en acier galvanisé d'une épaisseur de 4 mm garantit un fonctionnement sans défaillance pendant de nombreuses années, même en cas d'utilisation intensive du portail dans des installations industrielles et commerciales.
