Pack de chariots à 5 galets en plastique KIT pour portails coulissants autoportants avec accessoires
Leave feedback on the product

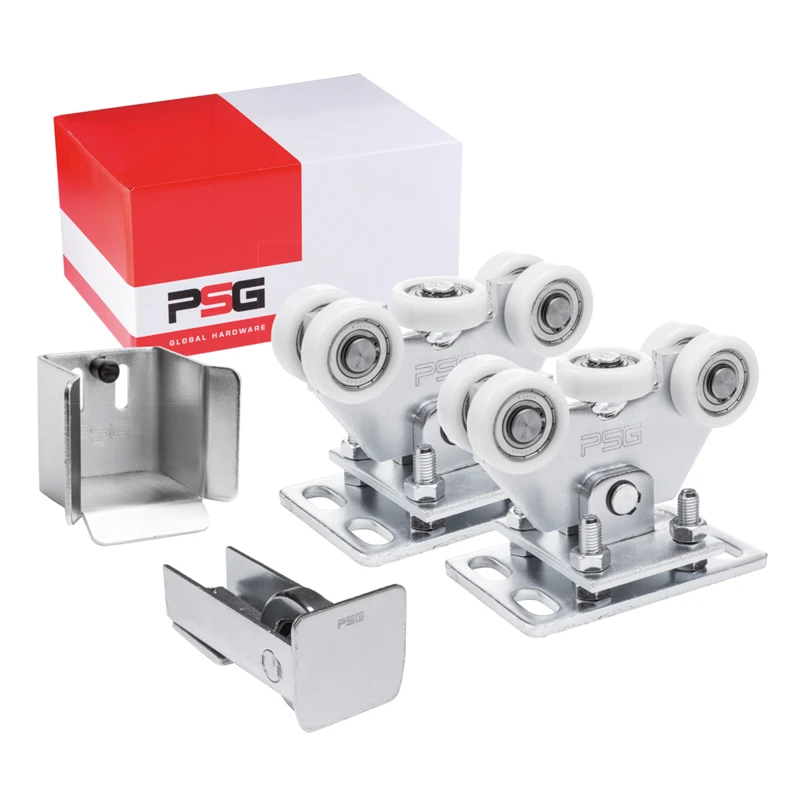

Kit complet pour portails coulissants autoportants sur rail 70×70×4 mm : 2 chariots de roulement à 5 galets en plastique, galet d'entrée avec embout et support de réception.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-306
Caractéristiques du produit
[PIM] wozki #111
- Taille du rail de guidage 70x70x4
- Type de produit Pack / KIT avec accessoires
- Matériau des galets Plastique
- Nombre de galets [szt.] 5
- Construction du chariot Pivotante
- Type de système de roulement Système à roulettes
Description
Pack de chariots de roulement avec accessoires pour portails coulissants autoportants 70×70
Pack complet de chariots de roulement avec accessoires pour le montage de portails coulissants autoportants. Le kit contient tous les éléments nécessaires au montage efficace du portail sur un rail 70×70×4 mm : deux chariots de roulement, un galet d'entrée avec embout et un support de réception. L'installateur dispose ainsi d'une solution prête à l'emploi dans un seul emballage, ce qui accélère la réalisation du chantier et évite de commander les composants séparément.
Contenu du kit
- Chariot de roulement à 5 galets — 2 pcs
- Galet d'entrée avec embout — 1 pc
- Support de réception — 1 pc

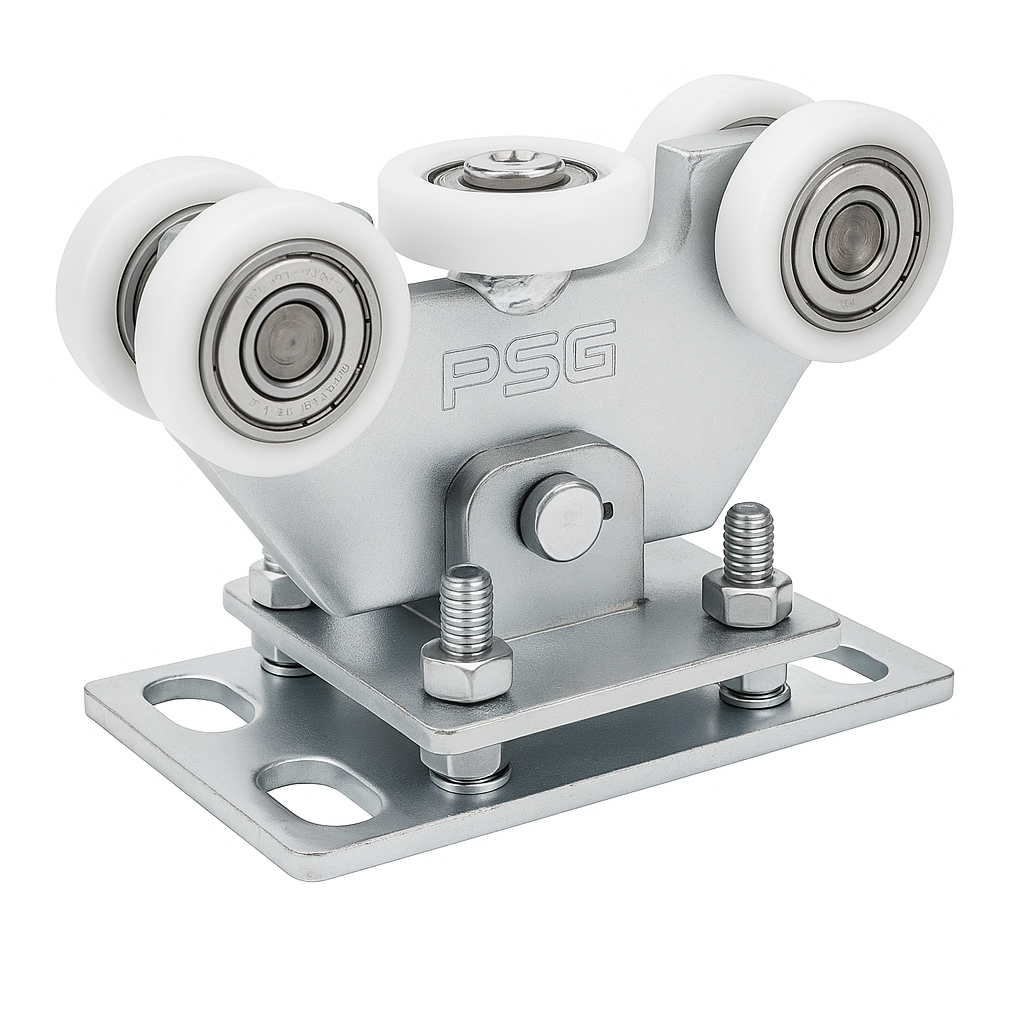

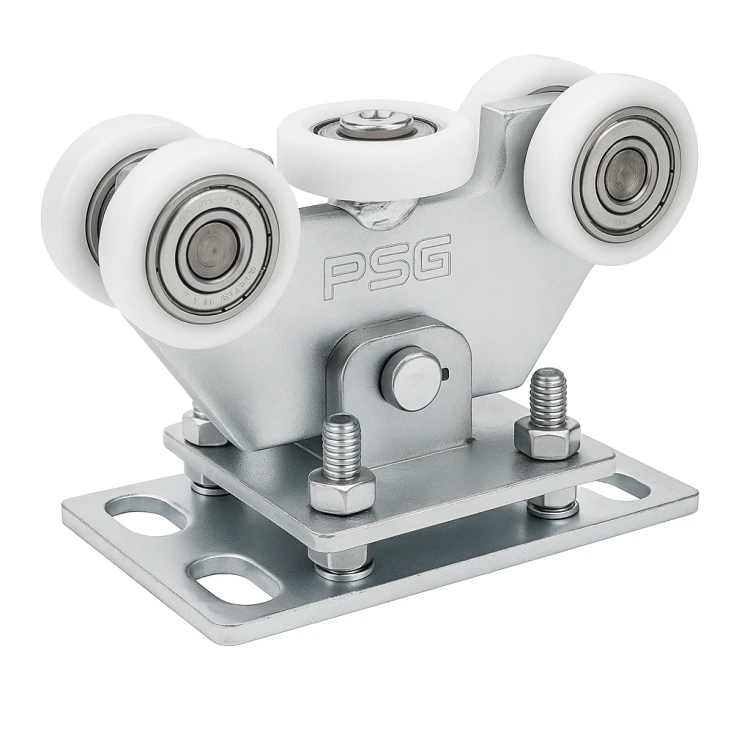

Le chariot de roulement est équipé de 5 galets en plastique, dont un galet horizontal, qui assurent un déplacement fluide et silencieux du portail. Sa conception oscillante — le chariot est relié à la base par un axe — lui permet de s'adapter automatiquement au profil du rail. Le réglage en hauteur par vis permet d'ajuster précisément le niveau du portail. Le chariot est destiné à un rail 70×70×4 mm. L'ensemble est en acier galvanisé, ce qui garantit une résistance à la corrosion et une longue durée de vie en extérieur.
Le galet d'entrée avec embout est un élément en acier monté au début du rail du portail coulissant autoportant. L'embout assure une protection contre la neige et le verglas, évitant le blocage du mécanisme en hiver. Les vis de montage sont fournies. L'élément est adapté au rail 70×70×4 mm et fabriqué en acier galvanisé.
Le support de réception est un élément en acier dans lequel s'engage le galet d'entrée à la fermeture du portail. Sur la paroi arrière se trouvent deux trous de fixation ainsi qu'une butée en caoutchouc amortissant les chocs. Le support est compatible avec les rails 80×80×5 mm et 70×70×4 mm, ce qui offre de la flexibilité dans le choix des profils. Produit galvanisé.
L'action conjointe du galet d'entrée et du support de réception permet de répartir le poids du portail sur un plus grand nombre d'éléments et de stabiliser le portail une fois fermé. Cette solution prolonge sensiblement la durée de vie des chariots de roulement et réduit leur usure, ce qui se traduit par moins d'interventions de maintenance et un fonctionnement sans panne plus durable de l'installation.
Caractéristiques techniques du kit
- Rail de travail du chariot : 70×70×4 mm
- Rail compatible avec le support de réception : 70×70×4 mm et 80×80×5 mm
- Nombre de galets du chariot : 5 (dont 1 horizontal)
- Matériau des galets : plastique
- Matériau de la structure : acier galvanisé
- Réglage en hauteur : oui, par vis
- Conception du chariot : oscillante (axe)
- Butée du support de réception : en caoutchouc
- EAN : 5901289679855
- Poids du kit : 12,66 kg

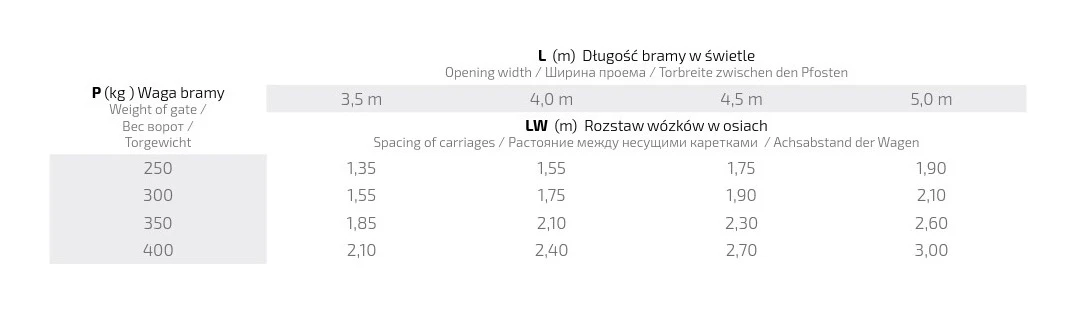

Choix de l'entraxe des chariots
L'entraxe correct des chariots de roulement (LW) dépend du poids du portail (P) et de la longueur de l'ouverture du portail en passage libre (L). Le tableau ci-dessous présente les valeurs recommandées :
- Portail de 250 kg — entraxe de 1,35 m (ouverture 3,5 m) à 1,90 m (ouverture 5,0 m)
- Portail de 300 kg — entraxe de 1,55 m (ouverture 3,5 m) à 2,10 m (ouverture 5,0 m)
- Portail de 350 kg — entraxe de 1,85 m (ouverture 3,5 m) à 2,60 m (ouverture 5,0 m)
- Portail de 400 kg — entraxe de 2,10 m (ouverture 3,5 m) à 3,00 m (ouverture 5,0 m)
Un choix correct de l'entraxe des chariots garantit une répartition uniforme des charges, ce qui influe directement sur la durabilité du mécanisme et le confort d'utilisation du portail. La commande d'un pack complet élimine le risque d'erreur dans le choix des éléments et permet une mise en service rapide de l'installation.
