Ensemble de chariots roulants à 5 galets pour portails coulissants autoportants avec accessoires

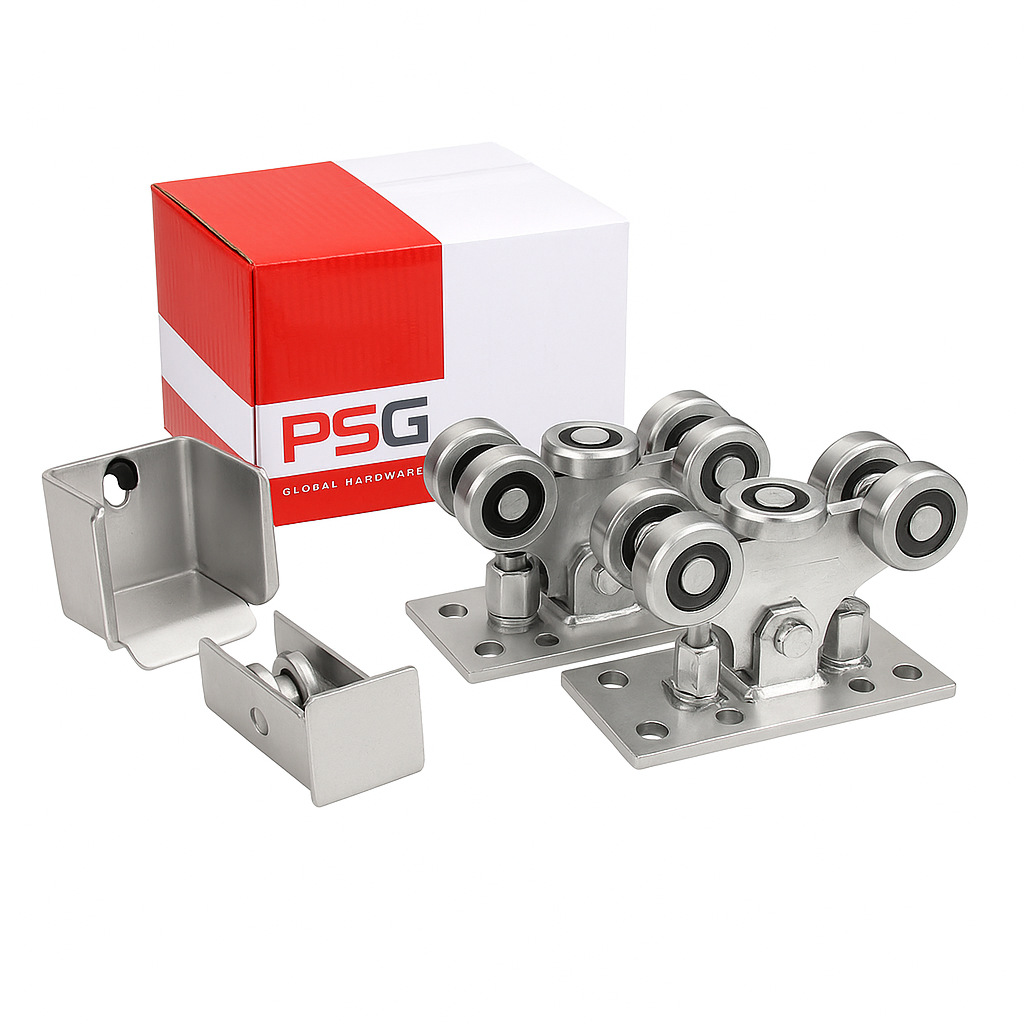

Contenu du pack

• Chariot roulant à 5 galets métalliques — 2 pcs
• Galet de guidage avec capuchon de protection — 1 pc
• Support de guidage en acier avec butée en caoutchouc — 1 pc
• Visserie de montage incluse

Données générales du pack

• Poids du pack : 12,24 kg
• Volume de l'emballage : 10 500 cm³
• EAN : 5901289674720

Chariot roulant — construction et fonctionnement

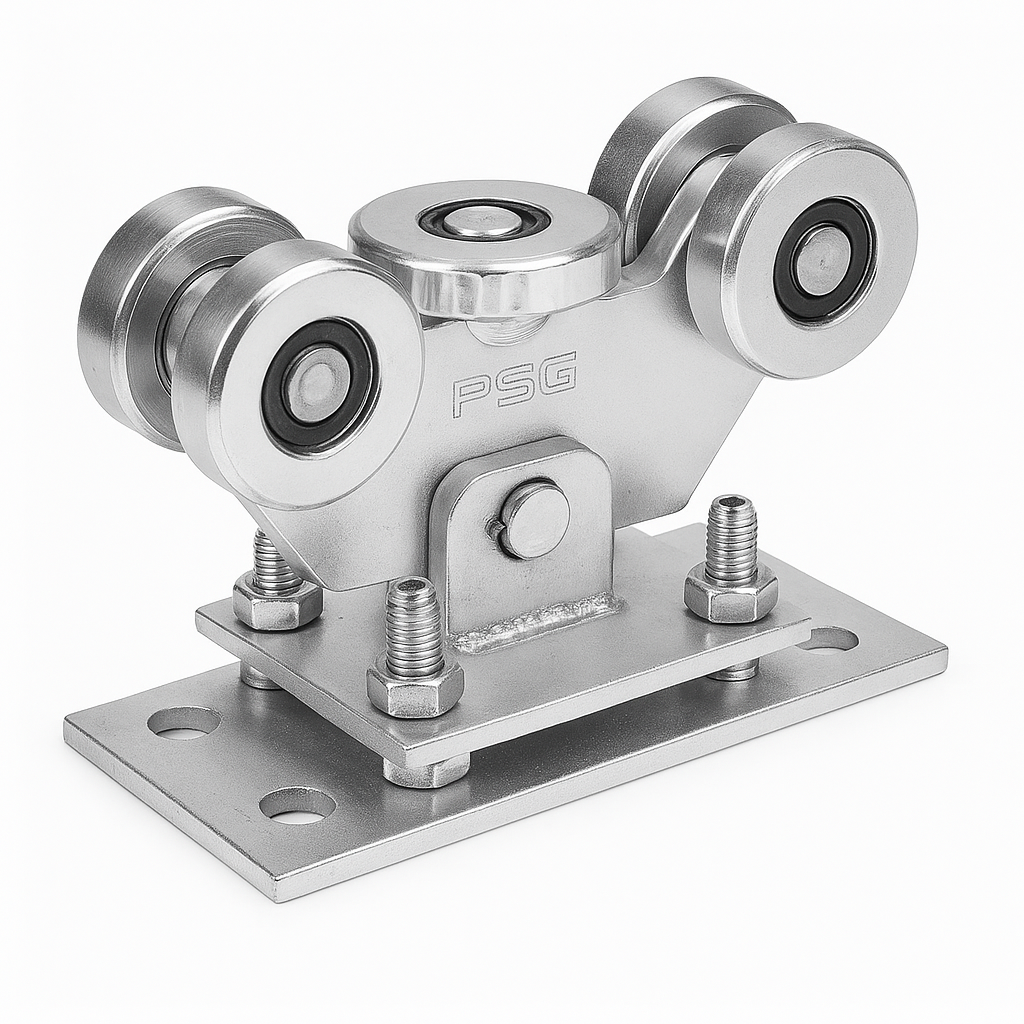

Le chariot roulant est équipé de 5 galets métalliques, dont 1 galet horizontal, qui assurent un guidage stable du portail sur le rail. La construction oscillante — le chariot est relié à la platine par un axe — lui permet de s'adapter automatiquement au portail coulissant en compensant les éventuelles irrégularités et déviations du rail. La hauteur du chariot est réglable par vis, ce qui facilite le positionnement précis du portail lors du montage.

• Nombre de galets : 5 (dont 1 horizontal)
• Construction : oscillante (axe de liaison avec la platine)
• Réglage en hauteur : par vis
• Rail compatible : 70×70×4 mm
• Protection anticorrosion : galvanisation électrolytique

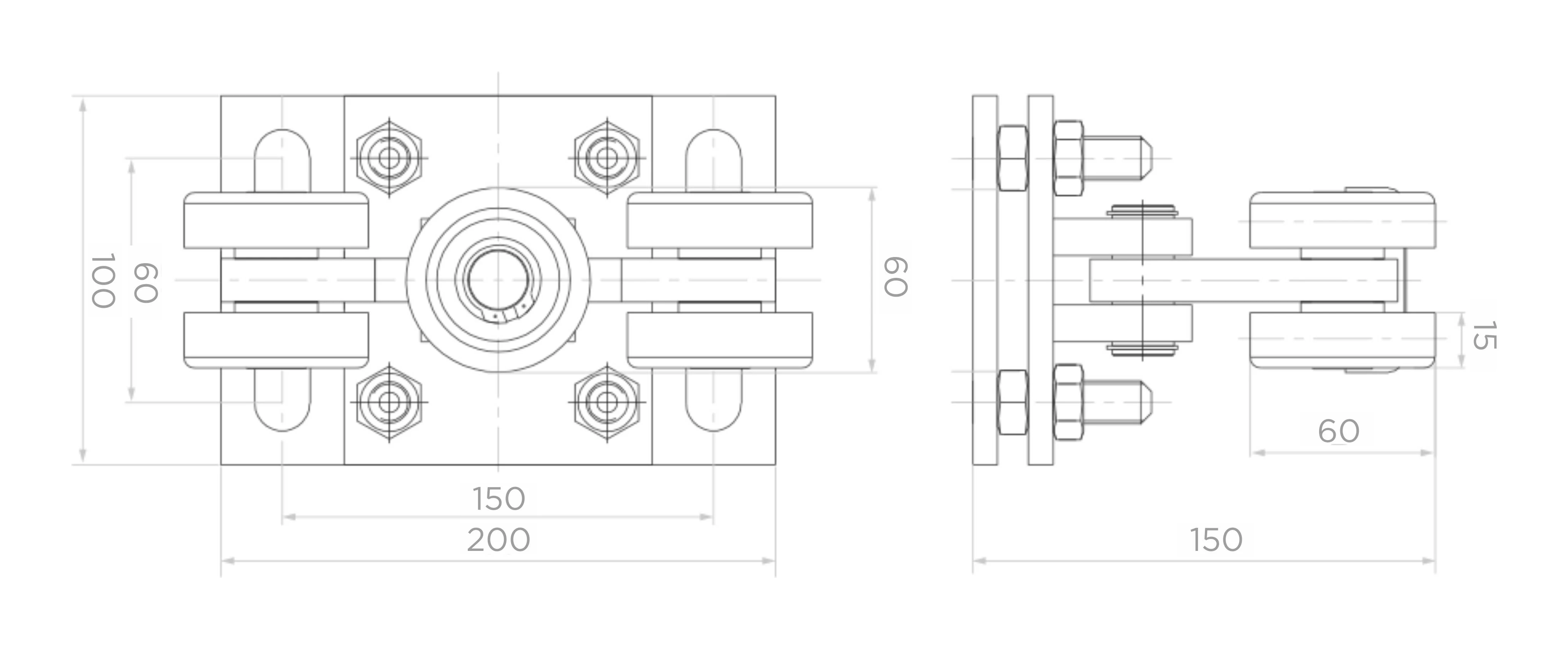

Dimensions du chariot roulant

• Dimensions de la platine (L × l) : 200 × 100 mm
• Entraxe des trous de fixation : 150 × 60 mm
• Hauteur totale : 150 mm
• Hauteur des galets au-dessus de la platine : 60 mm
• Épaisseur de la platine de montage : 15 mm

Galet de guidage avec capuchon de protection

Galet de guidage en acier monté à l'extrémité du rail du portail coulissant autoportant. Il est équipé d'un capuchon de protection qui protège l'intérieur du rail contre la pénétration de neige, de glace et de salissures — ce qui revêt une importance particulière pour les installations exposées à des conditions atmosphériques difficiles. La visserie de montage est incluse.

• Matériau : acier
• Rail compatible : 70×70×4 mm
• Capuchon de protection : oui (protection contre la neige et la glace)
• Visserie de montage : incluse
• Protection anticorrosion : galvanisation électrolytique

Support de guidage en acier

Support de guidage fixé au poteau du portail, dans lequel vient s'engager le galet de guidage lors de la fermeture du portail. Grâce à cette conception, le poids du portail se répartit sur un plus grand nombre d'éléments, ce qui stabilise le portail en position fermée et prolonge considérablement la durée de vie des chariots roulants. La face arrière comporte 2 trous de fixation ainsi qu'une butée en caoutchouc amortissant les chocs.

• Matériau : acier
• Rails compatibles : 70×70×4 mm et 80×80×5 mm
• Trous de fixation : 2 pcs (face arrière)
• Butée : en caoutchouc
• Protection anticorrosion : galvanisation électrolytique

Détermination de l'entraxe des chariots

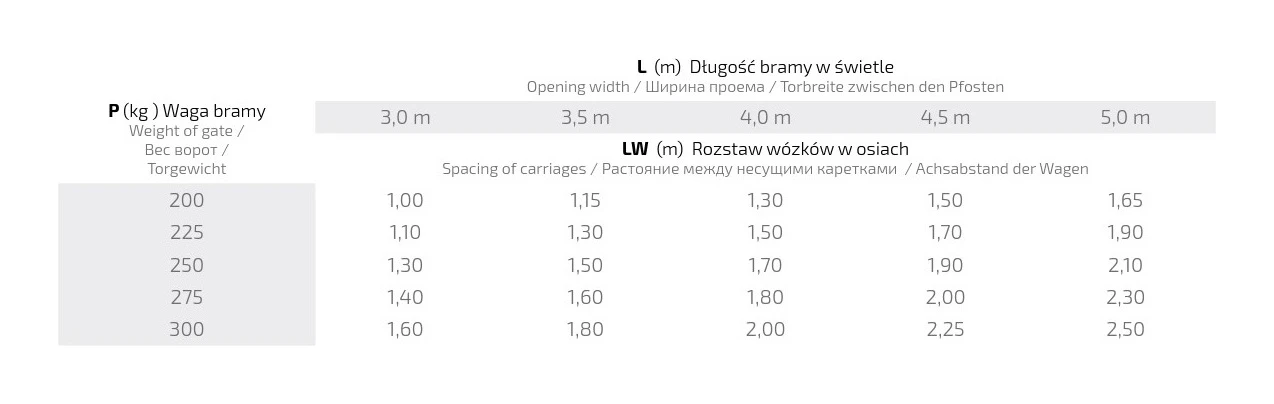

L'entraxe correct des chariots roulants (LW) dépend de la longueur du portail dans l'ouverture (L) et du poids du portail (P). Le tableau ci-dessous présente les valeurs d'entraxe recommandées en mètres, garantissant un fonctionnement optimal et la durabilité du système :

• Poids du portail 200 kg : entraxe de 1,00 m (L=3,0 m) à 1,65 m (L=5,0 m)
• Poids du portail 225 kg : entraxe de 1,10 m (L=3,0 m) à 1,90 m (L=5,0 m)
• Poids du portail 250 kg : entraxe de 1,30 m (L=3,0 m) à 2,10 m (L=5,0 m)
• Poids du portail 275 kg : entraxe de 1,40 m (L=3,0 m) à 2,30 m (L=5,0 m)
• Poids du portail 300 kg : entraxe de 1,60 m (L=3,0 m) à 2,50 m (L=5,0 m)

Longueurs de portail dans l'ouverture couvertes par le tableau : 3,0 m, 3,5 m, 4,0 m, 4,5 m et 5,0 m.

Tous les éléments du pack sont galvanisés électrolytiquement, ce qui garantit une protection anticorrosion efficace et une longue durée d'exploitation, aussi bien pour les installations intérieures qu'exposées à des conditions atmosphériques variables. Le pack complet permet à l'entreprise d'installation de commander l'ensemble de la quincaillerie en une seule référence — sans risque d'oublier un composant.
