Butoir PSG pour rail de portails suspendus 6V.046 – limiteur de chariot roulant
product unavailable
ajouter à la liste de souhaits
Description
Butoir PSG pour rail de portails suspendus 6V.046 – limiteur de chariot roulant
Le butoir de rail pour portails suspendus PSG est un limiteur solide monté sur la section terminale du rail de guidage 50×46×2 mm. Il protège le chariot contre la chute du rail et neutralise efficacement les chocs produits lors de l'arrivée du portail en position extrême. Grâce au réglage à vis, il est possible de régler précisément la position du butoir sur le rail, ce qui facilite l'étalonnage des points extrêmes d'ouverture et de fermeture du portail.
Construction et principe de fonctionnement

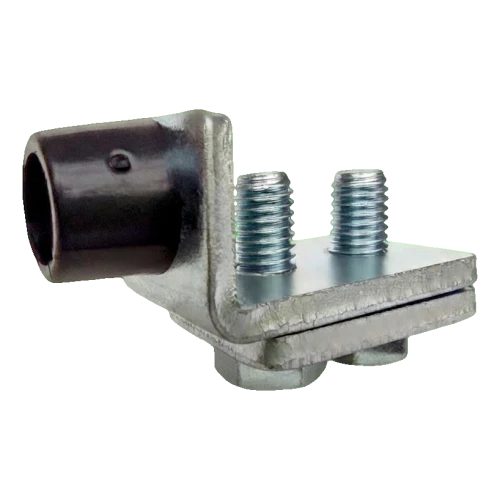

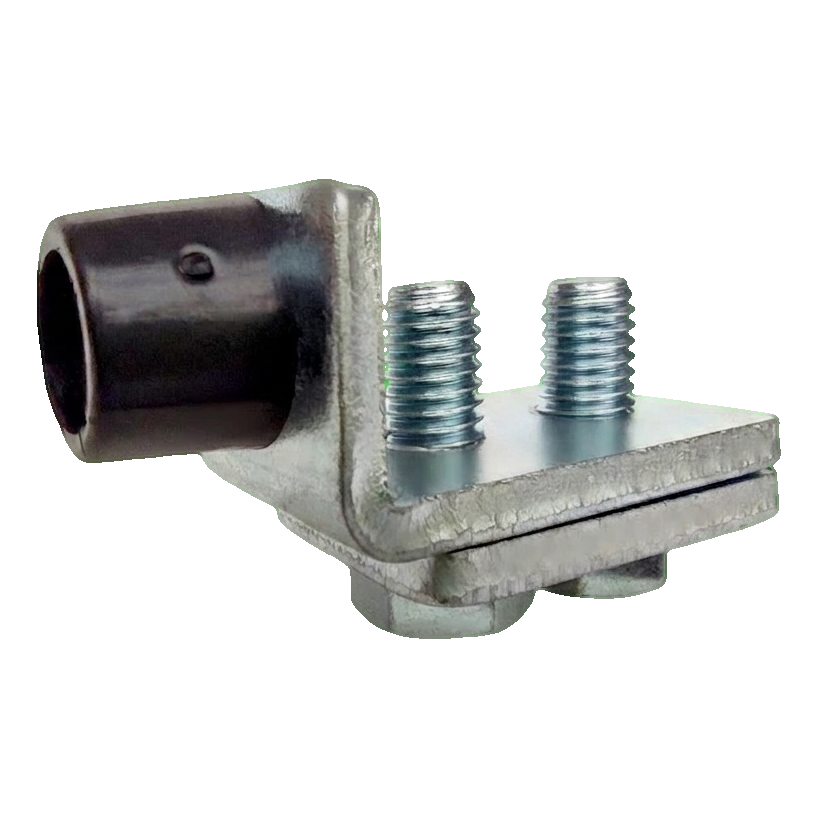

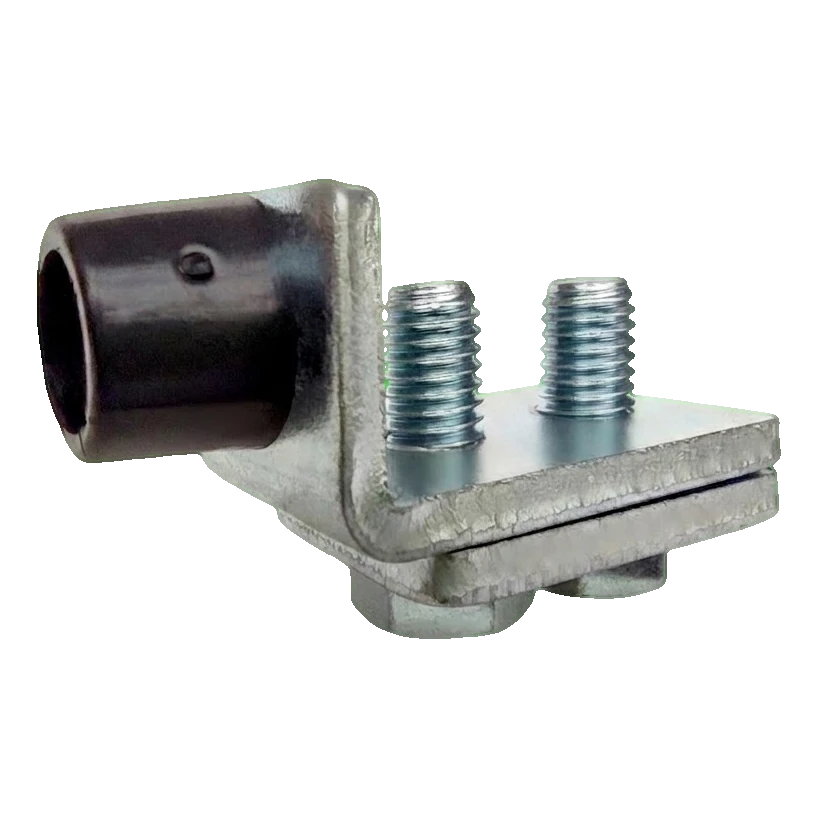

Le corps du butoir a la forme d'un cornière avec système de serrage — deux vis pressent la plaque inférieure, permettant une fixation sûre sur le profilé du rail. L'amortisseur en nylon noir amortit les chocs du chariot roulant, protégeant aussi bien le chariot lui-même que le mécanisme du portail contre les dommages. Tout l'élément métallique est entièrement galvanisé, ce qui assure une haute résistance à la corrosion — même dans les conditions extérieures et dans les environnements à humidité élevée.

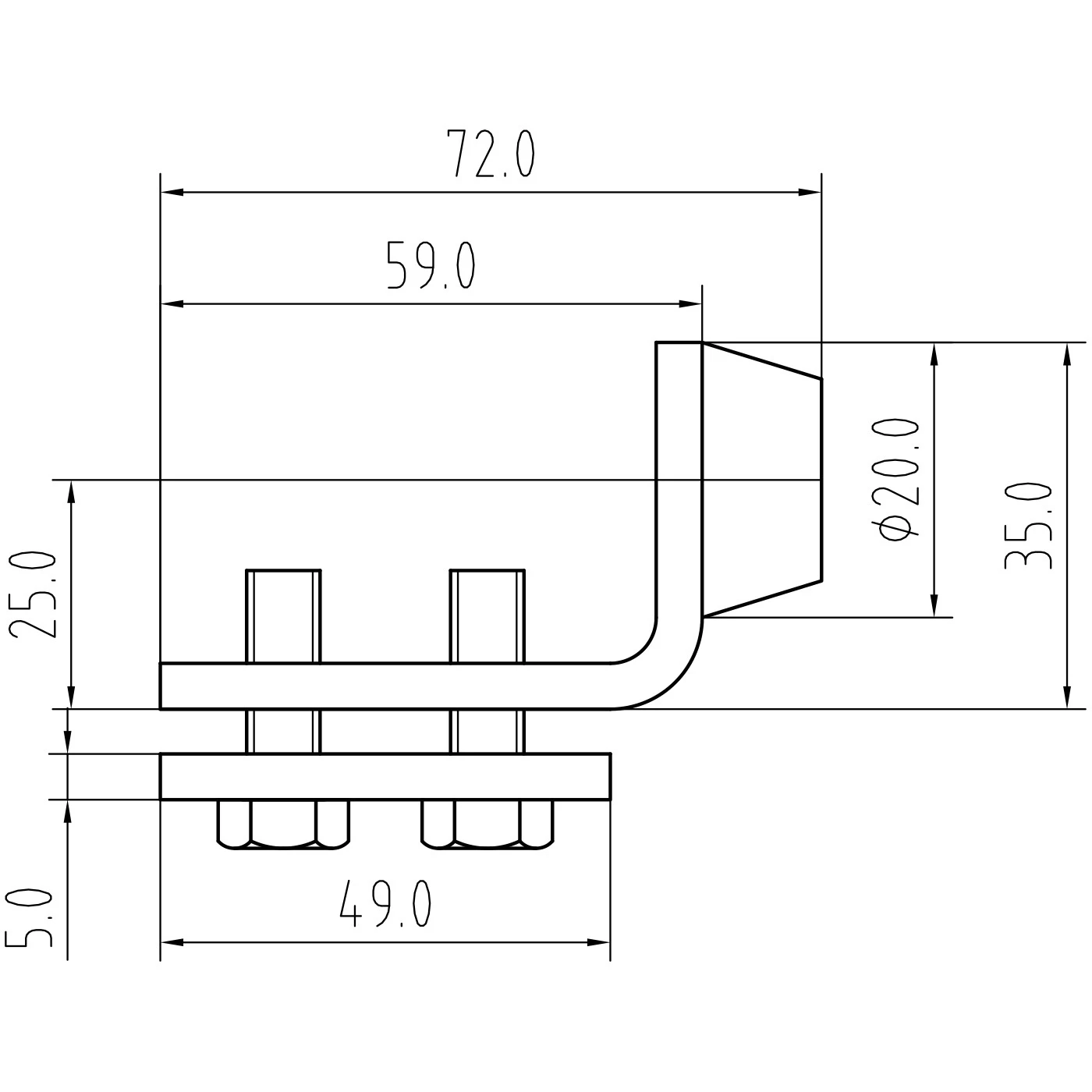

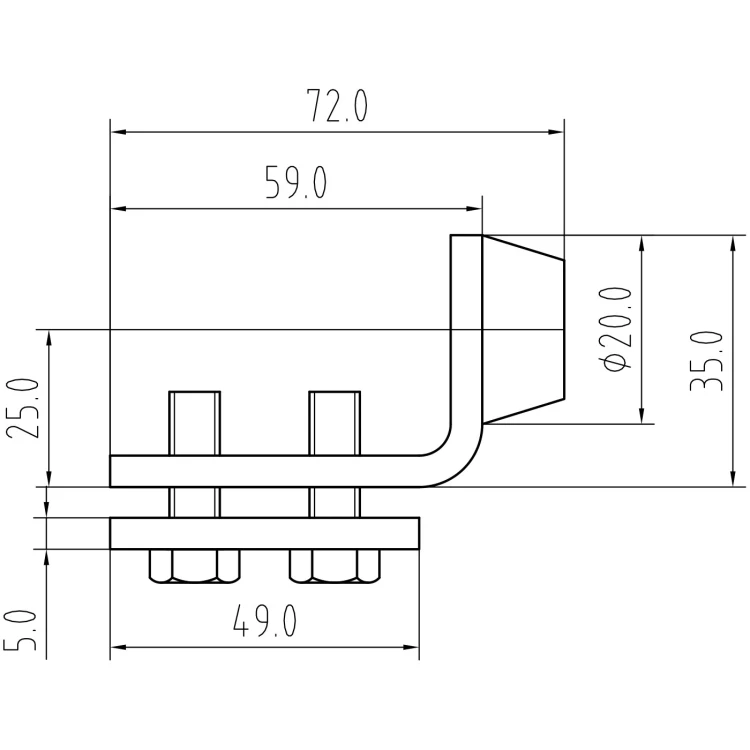

Dimensions et données techniques
- Longueur totale (avec amortisseur) : 72 mm
- Longueur de la cornière métallique : 59 mm
- Longueur de la plaque de serrage : 49 mm
- Hauteur totale : 35 mm
- Hauteur du bras vertical : 25 mm
- Fente de serrage (pour profilé de rail) : 5 mm
- Diamètre de l'amortisseur en nylon : Ø20 mm
- Compatibilité : rail 50×46×2 mm
- Matériau du corps : acier galvanisé
- Matériau de l'amortisseur : nylon noir
- Poids : 0,24 kg
- EAN : 5903313203623
Avantages pour l'installateur
- Montage rapide — le serre-joint à vis permet de monter le butoir sans perçage ni soudage
- Réglage de position — les vis permettent de déplacer le butoir le long du rail et de régler précisément le point extrême
- Protection du chariot — l'amortisseur en nylon absorbe l'énergie d'impact, prolongeant la durée de vie des chariots roulants
- Durabilité — la galvanisation complète protège contre la corrosion, et l'amortisseur en nylon ne se fissure pas sous l'effet d'impacts répétés
Le butoir PSG est dédié aux systèmes de portails suspendus sur rails de guidage. Monté par paires — aux deux extrémités du rail — il assure une protection complète des positions extrêmes du portail et protège le mécanisme roulant contre les dommages.
Données techniques
| Matériau | Acier |
